Комплект подключения топливной подвески Radium Engineering для Mitsubishi EVO 1-5

20-1331 Комплект подключения топливной подвески, Mitsubishi EVO 1-5
СОВМЕСТИМОСТЬ
Митсубиси Эволюшн I
Митсубиси Эволюшн II
Митсубиси Эволюшн III
Митсубиси Эволюшн IV
Митсубиси Эволюшн В
ОБЗОР
Этот комплект обеспечивает все необходимые соединения от верхней части топливного бака до жестких трубопроводов OEM в задней части автомобиля. ПРИМЕЧАНИЕ. Специальные шланги и фитинги необходимо будет приобретать и изготавливать отдельно, чтобы прокладывать трубопроводы большего размера до двигателя и обратно.
От выпускного отверстия насоса короткий топливопровод из ПТФЭ 8AN проходит сразу за подвеской насоса и вниз под топливным баком. На OEM-жесткой линии есть 2 различных типа фитинговых соединений. В ранних моделях используется перевернутый раструб.
Более поздние модели используют быстрое соединение SAE, как показано ниже. Оба адаптера для этих подключений входят в комплект.
Когда возвращаемое топливо возвращается из OEM FPR, оно проходит через жесткую линию с зазубринами OEM, которая заканчивается прямо под топливным баком. В комплект входит короткий резиновый шланг, подходящий к 6AN. Отсюда шланг из ПТФЭ 6AN проходит к возвратному отверстию на подвеске насоса.
В комплект входят четыре алюминиевые прокладки, новые крепежные винты и более толстая клейкая пена, позволяющая OEM-крышке доступа к топливному баку (RH) освободить большие топливопроводы.

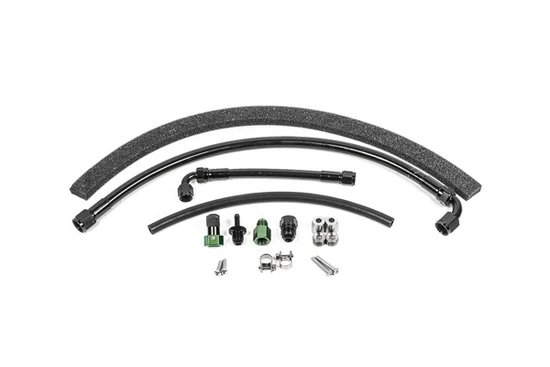

ВКЛЮЧАЕТ
8AN Шланг подачи топлива из ПТФЭ
6AN Шланг возврата топлива из ПТФЭ
Адаптер быстрого подключения SAE
Переходник с перевернутым раструбом
Зажимы EFI из нержавеющей стали
Оборудование крышки доступа
Разное. Переходные фитинги
4AN Резиновый шланг
