Комплект подключения топливной подвески Radium Engineering для Mitsubishi EVO 6

20-1332 Комплект подключения топливной подвески, Mitsubishi EVO 6
СОВМЕСТИМОСТЬ
Митсубиси Эволюшн VI
ОБЗОР
Этот комплект обеспечивает все необходимые соединения от верхней части топливного бака до жестких трубопроводов OEM в задней части автомобиля.
ПРИМЕЧАНИЕ. Специальные шланги и фитинги необходимо будет приобретать и изготавливать отдельно, чтобы прокладывать трубопроводы большего размера до двигателя и обратно.
От выпускного отверстия насоса длинный топливопровод из ПТФЭ 8AN проходит под правой стороной топливного бака. В комплект входит адаптер быстрого подключения SAE, который подключается к жесткой линии OEM, как показано ниже.
Когда возвращаемое топливо возвращается из OEM FPR, оно проходит через жесткую линию с зазубринами OEM, которая заканчивается прямо под топливным баком. В комплект входит короткий резиновый шланг, подходящий к 6AN. Отсюда шланг из ПТФЭ 6AN проходит через бак к возвратному отверстию на подвеске насоса.
Для крепления топливопроводов из ПТФЭ к верхней передней части топливного бака предусмотрены два зажима из анодированного алюминия, как показано выше.

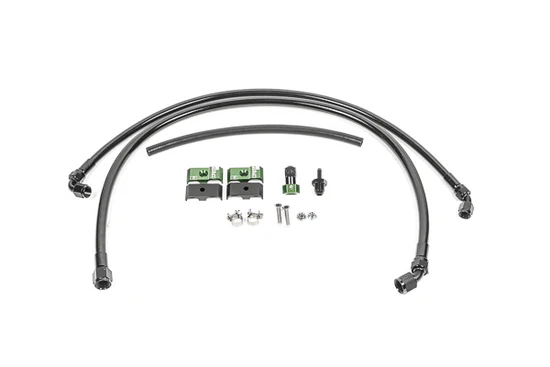

ВКЛЮЧАЕТ
8AN Шланг подачи топлива из ПТФЭ
6AN Шланг возврата топлива из ПТФЭ
Адаптер быстрого подключения SAE
Зажимы EFI из нержавеющей стали
Алюминиевые зажимы для заготовок
Разное. Переходные фитинги
4AN Резиновый шланг
