VTA Competition Catch Can XL Radium Engineering

Контейнеры-уловители радия (CCC) специально созданы для выброса в атмосферу (VTA). Чтобы узнать о баллоне для сбора VTE, который рециркулирует чистый воздух обратно во впускное отверстие, нажмите ЗДЕСЬ. Существует большая и очень большая версия контейнера для ловли VTA (более подробную информацию см. ниже). XL CCC соответствует общим требованиям минимальной емкости в 1 литр, установленным многими организационными организациями, включая SCCA, NASA и Formula Drift.
Оба VTA CCC имеют два соседних воздухозаборника, что делает их дополняющими двухрядные двигатели, как показано ниже. Оба впускных отверстия имеют резьбу 10AN ORB (7/8″-14). ПРИМЕЧАНИЕ. Для двигателей с одним вентиляционным отверстием картера просто используйте 14-0351, чтобы заткнуть дополнительный впускной канал.
VTA CCC имеет один гигантский неограниченный выход, который более чем на 183% больше внутреннего диаметра входов 10AN. Это увеличение объема замедляет поток воздуха, позволяя загрязняющим веществам выпадать из взвеси. Кроме того, загрязнения улавливаются диффузором, позволяющим масляному осадку стекать обратно в уловитель, предотвращая чрезмерное распыление в моторном отсеке.

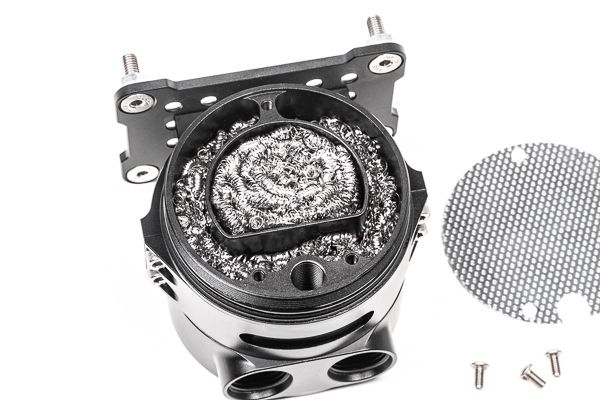

Как показано на рисунке, алюминий, обработанный на станке с ЧПУ, можно отвинтить для удобства обслуживания. VTA CCC имеет конструкцию с двухступенчатым конденсационным материалом (расположенным на входе и выходе). Эти свободноточные камеры не создают каких-либо ограничений потока.
Как и во всех канистрах для улавливания радия, имеется легкодоступный щуп для быстрой проверки уровня жидкости, как показано на рисунке.

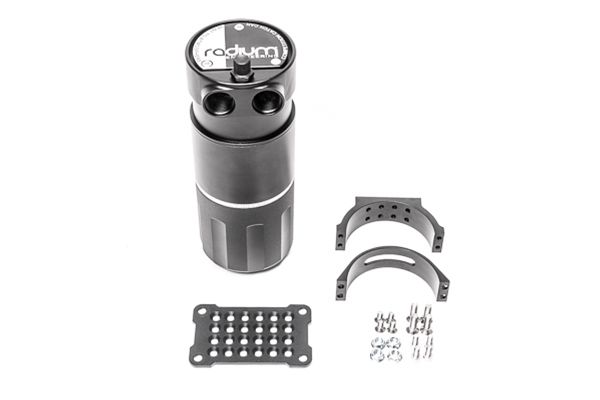

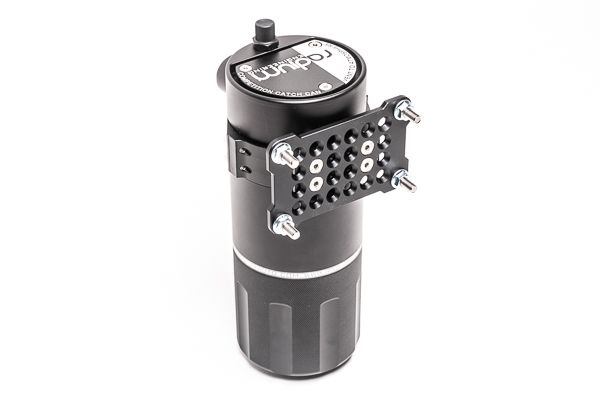

Входящий в комплект кронштейн обеспечивает большую гибкость и позволяет вращаться на 360 градусов. Кроме того, для монтажа на шасси предусмотрен крепеж M6x1 мм, как показано на рисунке.
СПЕЦИФИКАЦИИ
20-0771 И 20-0772
ВХОДНАЯ РЕЗЬБА: 10AN ШАР (7/8″-14)
СЛИВНАЯ РЕЗЬБА: 4AN ORB (7/16″-20)
НАРУЖНЫЙ ДИАМЕТР: 3,45 дюйма
20-0771
ВЫСОТА: 9,0 дюймов / 229 мм
ВЕС: 2,2 фунта (со всем оборудованием)
ОБЪЕМ: 1 кварта / 0,9 л / 32 флоза
Инструкция PDF
