Универсальный комплект обратных клапанов 6AN Radium Engineering

Одноходовой обратный клапан пропускает поток только в одном направлении. Универсальный обратный клапан Radium Engineering имеет легкий корпус из анодированного алюминия с уплотнениями из FKM и фурнитурой из нержавеющей стали. Как показано ниже, аэродинамическая форма внутреннего плунжера обеспечивает плавный ламинарный поток.
Как видно, все гнездовые порты -AN могут принимать фитинги с наружной резьбой с развальцовкой 37 градусов и/или фитинги с наружной резьбой ORB (уплотнительное кольцо). Как показано ниже, направление потока выгравировано лазером на боковой стороне детали.
Обратный клапан совместим с различными применениями, включая бензин, этанол, метанол, дизельное топливо, воду, охлаждающую жидкость, масло и т. д.
СПЕЦИФИКАЦИИ
Уплотнение корпуса: FKM
Уплотнение плунжера: FKM
Аппаратное обеспечение: Нержавеющая сталь
Материал пружины: нержавеющая сталь
Материал плунжера: нержавеющая сталь
Материал корпуса: анодированный алюминий
Тип обратного клапана: Подпружиненный поршень
Большой шестигранник: 30 мм (или 1–3/16 дюйма).
Длина, без адаптеров: 1,72 дюйма (43,6 мм)
Давление открытия: 0,3 фунта на квадратный дюйм при температуре 70F.
Максимальное рабочее давление: 1000+psi при 70F
Давление удержания обратного потока: 1000+psi при 70F

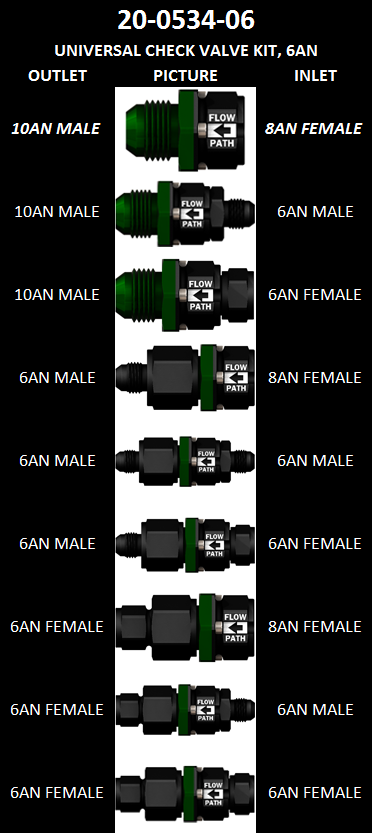

В своей исходной форме, без переходных фитингов, универсальный обратный клапан использует выходной патрубок 10AN и входной патрубок 8AN.
В комплект 6AN входит корпус обратного клапана 20-0534, а также все необходимые переходные фитинги для преобразования впускного и выпускного отверстий в 6AN «папа» и/или 6AN «мама».
