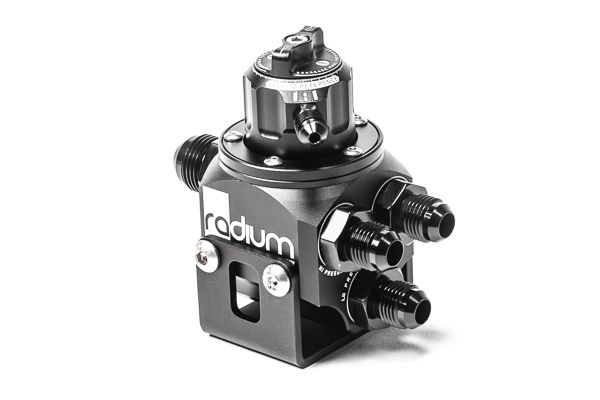

Многопортовый регулятор MPR-RA Black Radium Engineering

Многопортовый регулятор-вращающийся узел (MPR-RA) является отличным решением как для простых, так и для сложных топливных систем с высоким расходом. Его уникальная конфигурация портов делает его идеальным для объединения двух топливных насосов в одну линию подачи. И наоборот, его можно использовать для разделения одной линии подачи на двухрядную топливную систему с двумя топливными рейками. Кроме того, его также можно использовать для одиночного насоса или одной топливной рампы, просто заткнув неиспользуемые порты.
МОНТАЖ
Существует множество уникальных способов установки этого регулятора. Например, настенный монтаж можно выполнить с помощью отверстий M6, проходящих через корпус регулятора, а для напольного монтажа можно использовать прилагаемый монтажный кронштейн. В комплект входит фурнитура M6x1 мм.
САНТЕХНИКА
Этот регулятор может быть подсоединен различными способами для различных установок, например, в традиционных проточных или глухих системах. Благодаря такой гибкости устраняется необходимость в дополнительном Y-образном фитинге. Два нижних противоположных возвратных порта уникальны тем, что они протекают параллельно напорным портам, что исключает необходимость использования коленчатых фитингов. Любой нижний порт можно использовать для обратной линии. Для неиспользуемых портов предусмотрены заглушки.
РЕГУЛИРОВКА ДАВЛЕНИЯ ТОПЛИВА
Регуляторы серии RA оснащены первой функцией регулировки давления без инструментов. Контргайка и установочный винт больше не требуются. Простым поворотом ручки давление будет увеличиваться или уменьшаться.
Чтобы облегчить регулировку давления, предусмотрены дополнительные фиксаторы, обеспечивающие тактильную обратную связь с пользователем. Каждый фиксатор допускает регулировку на 1 psi (+/-0,5 psi) в зависимости от текущего давления топлива.
СТАБИЛЬНОСТЬ ДАВЛЕНИЯ ТОПЛИВА
Благодаря многолетним данным трековых и стендовых испытаний регуляторы серии RA были усовершенствованы для оптимизации управления давлением. Недавно разработанное одинарное возвратное отверстие из нержавеющей стали создает ламинарный поток, который улучшает контроль стабильности.

Минимальное давление: 18,5 фунтов на квадратный дюйм (1,3 бар)
Максимальное давление: *Н/Д
*Это риторика. Максимальное давление зависит от предохранительного клапана внутри насоса или максимального тока, допускаемого контроллером топливного насоса.
СОВМЕСТИМОСТЬ ТОПЛИВА
Все регуляторы серии RA подходят для всех типов бензина, включая неэтилированный, этилированный, кислородсодержащий и премиксы. Кроме того, они совместимы со спиртовыми смесями топлива, включая метанол, этанол и E85.

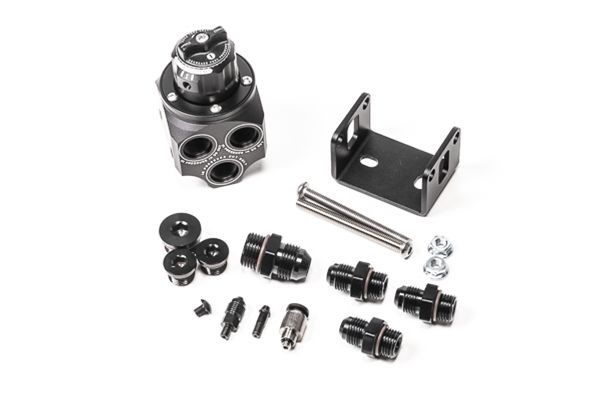

ВКЛЮЧЕНО
-Основной вращающийся узел
-Монтажный кронштейн с оборудованием
Вакуумный фитинг с колючками -5 мм
-Вакуумная заглушка (безвозвратная)
-1/4″ Вакуумный фитинг Push-To-Connect
-3AN Вакуумный фитинг с наружной резьбой
-6AN разъем ORB (x2)
-8AN разъем ORB (x1)
— Переходник 6AN ORB на 6AN (3 шт.)
-переходник с 8AN ORB на 8AN (1 шт.)
Инструкция PDF
