Многофункциональный дисплей CANchecked MFD32 GEN2 для BMW E8x 1er E81 E82 E87 E88 2004-2013

Дисплей BMW E8x — ваша кабина будущего
Мы с гордостью представляем наш усовершенствованный дисплей для моделей BMW E8x. Этот инновационный дисплей предоставляет вам доступ ко всем важным данным автомобиля. Да, вы не ослышались, вся необходимая информация. Наш дисплей считывает эти данные напрямую через протокол Can-Bus и отображает их на нашем надежном дисплее MFD32. Дисплей BMW E8x был разработан так, чтобы легко интегрироваться в кабину вашего автомобиля, и имеет изготовленную на заказ рамку, которая идеально дополняет оригинальный дизайн.
Специально адаптированный протокол Can-Bus был разработан для обеспечения максимально возможной скорости запроса.
Краткий обзор основных моментов:

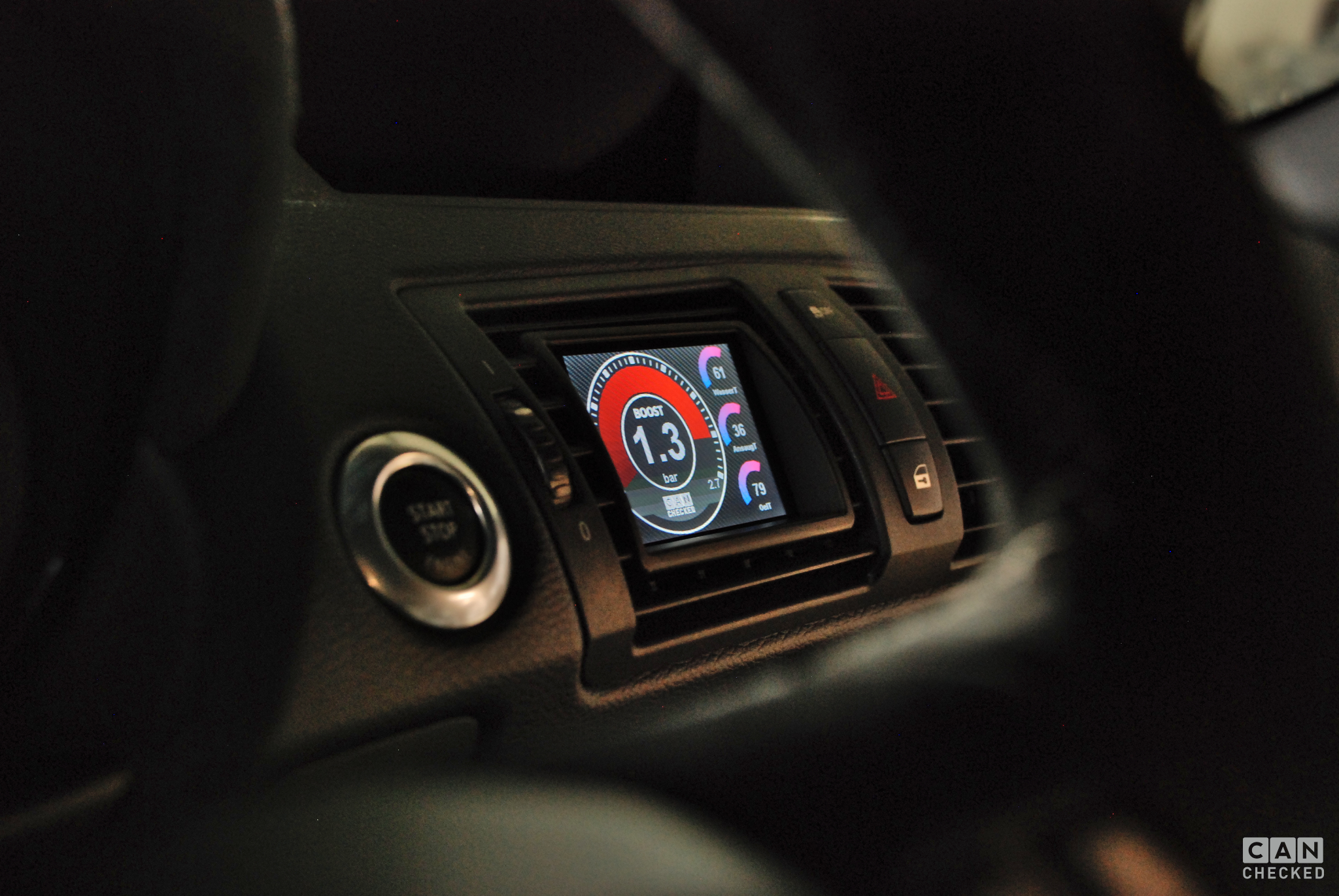

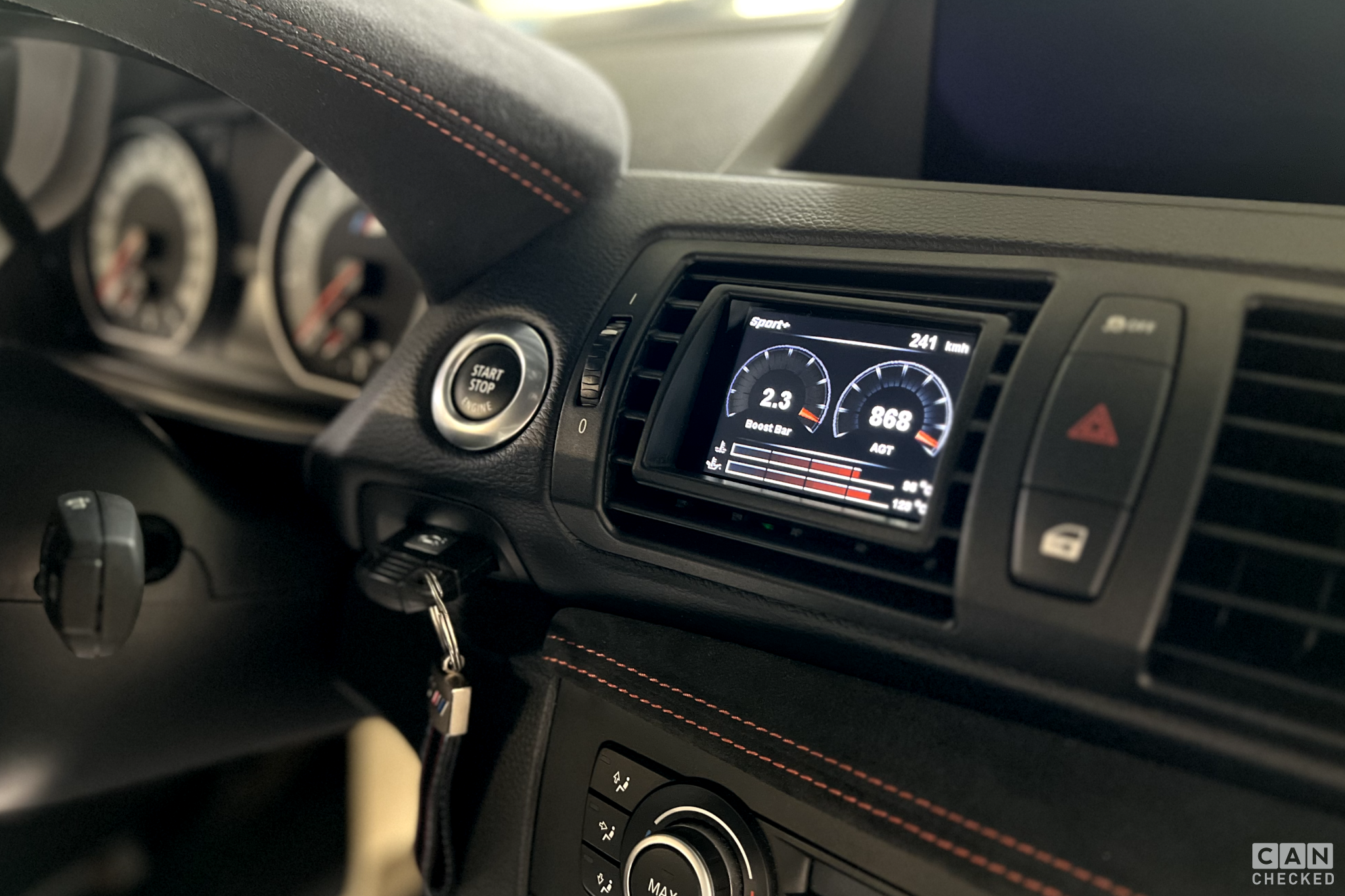

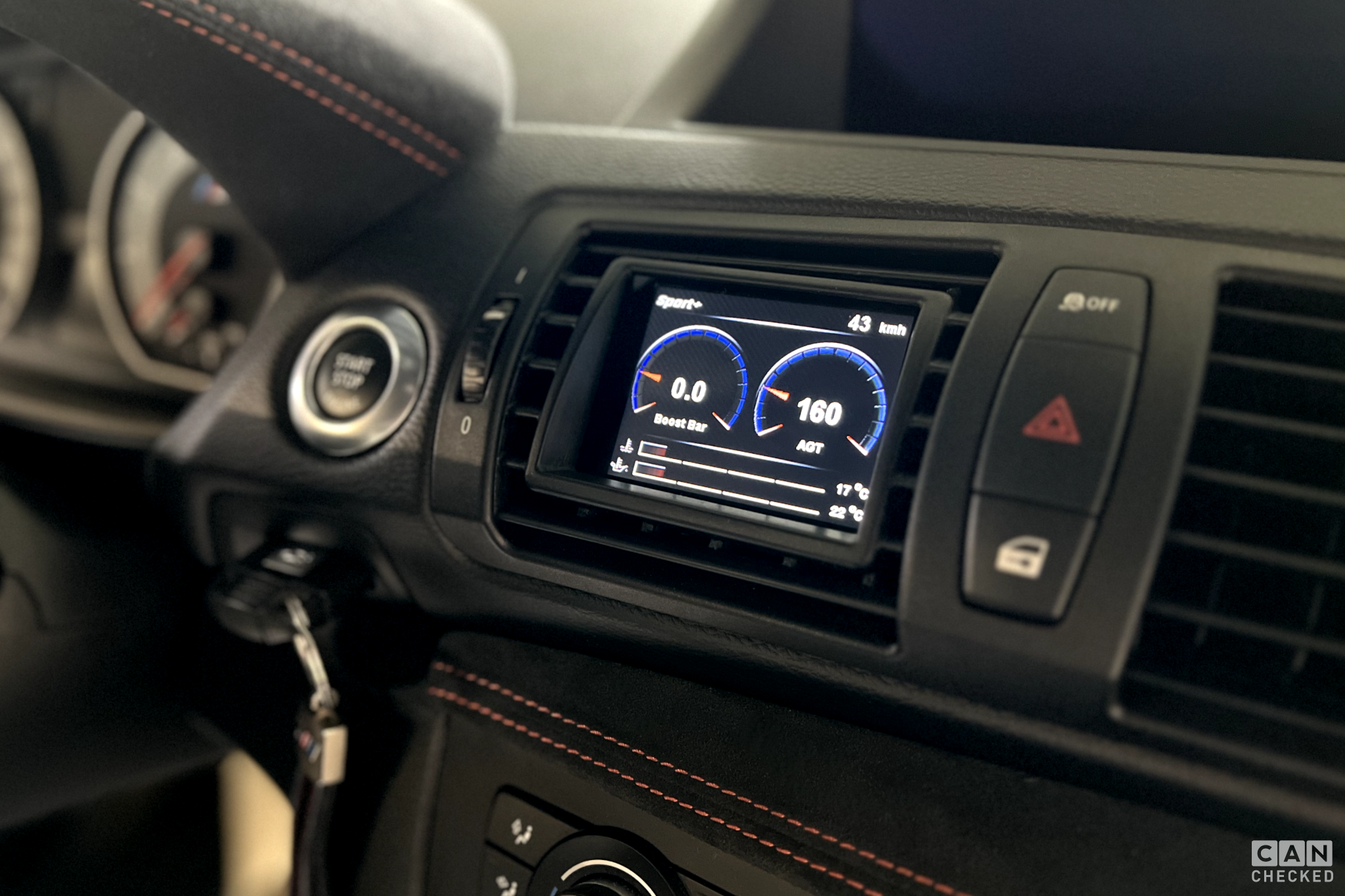

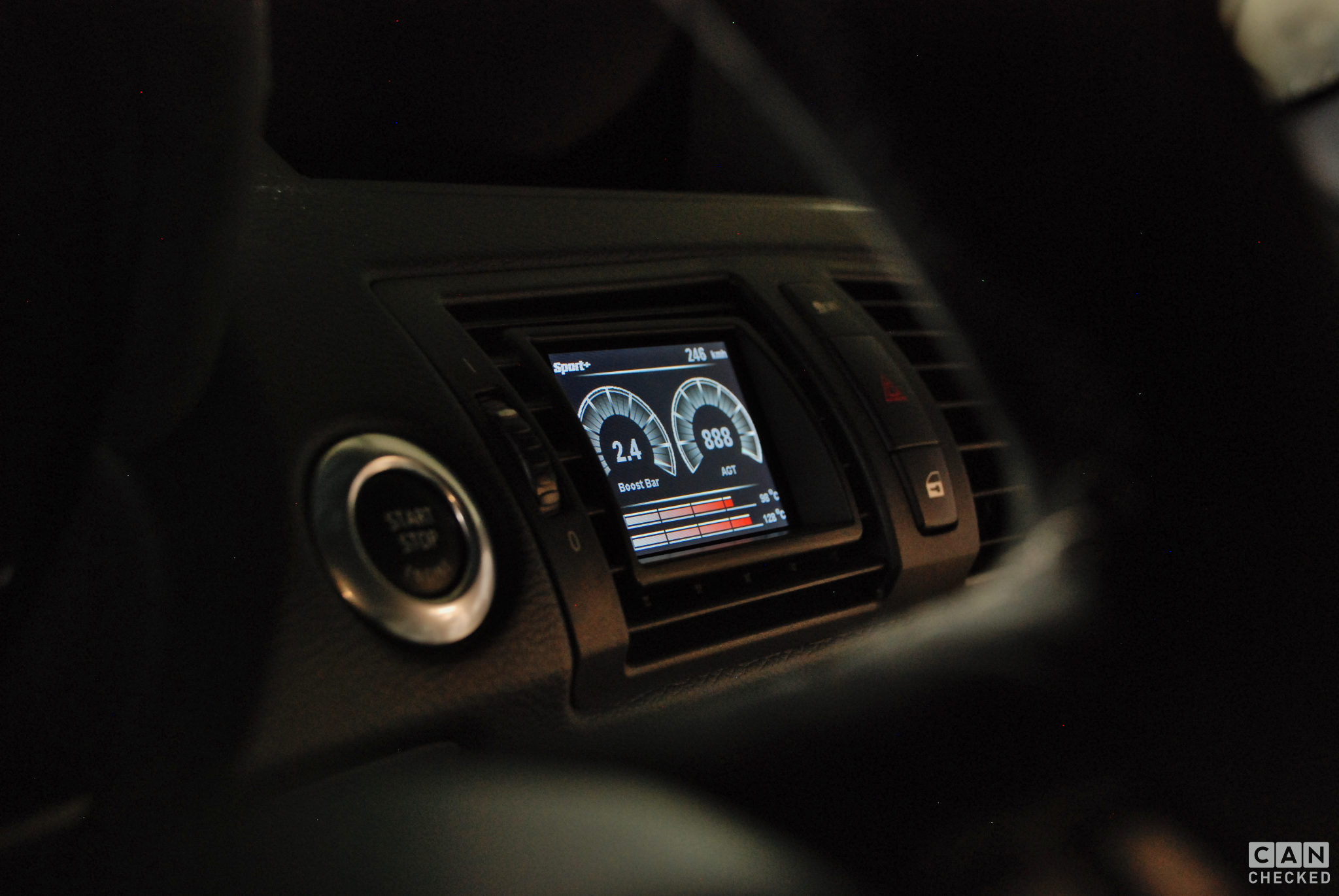

Идеальная интеграция в дизайн кабины вашего BMW E8x.
Поддержка до 128 датчиков
10 индивидуально настраиваемых режимов отображения благодаря нашему DSS — программному обеспечению для настройки дисплея.
Предустановленные режимы отображения для быстрого старта
Простая установка по принципу «подключи и работай» с помощью нашего комплекта кабелей — просто подключи и работай.
4 дополнительных аналоговых входа для мониторинга температуры выхлопных газов, давления масла и т. д.
Интегрированная возможность подключения датчика этанола
Оптимальная читаемость с дополнительной защитой от бликов.
Удобный для диагностики запрос датчика на уровне глаз
Регистрация данных – непрерывно или по требованию
Переключайте режимы дисплея с помощью оригинального переключателя круиз-контроля.
Более интересные функции:
Измеритель производительности: измеряйте время ускорения с помощью нашего виджета производительности — 0–100, 100–200, 0–200.
Регистрация данных: записывайте все данные на внутреннюю SD-карту — по запросу (запуск одним касанием) или постоянно. Все данные вашей последней поездки будут сохранены.
Настраиваемые оповещения: активируйте и настраивайте предварительно установленные оповещения, например, о превышении температуры выхлопных газов 900 градусов.
4 дополнительных аналоговых входа: подключите дополнительные датчики, такие как датчики температуры или давления, чтобы использовать расширенные функции мониторинга, включая температуру выхлопных газов или противодавление выхлопных газов. Датчик этанола можно подключить к одному из цифровых входов.
Чтение/удаление ошибок: Четкое и легкое чтение и удаление сообщений об ошибках из блока управления двигателем.
Персонализация: настройте стартовый экран или выберите один из различных виджетов, чтобы настроить отображение в соответствии со своими предпочтениями.
Бесшовная интеграция с автомобилем: наш дисплей совместим со всеми моделями BMW E8x. Мы также работаем над версией для автомобилей с правым рулем (RHD).
Доступ ко всем данным автомобиля. По умолчанию мы предоставляем предварительно настроенный файл TRI для вашего дисплея. Он включает в себя все запрашиваемые датчики, в том числе:
Температуры: температура охлаждающей жидкости двигателя, температура всасываемого воздуха, температура выхлопных газов, температура коробки передач.
Давление: давление наддува, давление окружающей среды, давление масла.
Лямбда/топливная смесь: целевые/фактические значения лямбды, краткосрочная адаптация лямбды, долгосрочная адаптация лямбды, MAF (массовый расход воздуха), нагрузка на двигатель, крутящий момент.
Динамика водителя: тормозное давление, скорость автомобиля, угол дроссельной заслонки/положение педали.
Прочее: обороты в минуту, общий угол зажигания, передача, напряжение аккумулятора, коррекция угла зажигания на цилиндр.
Аналоговые входы: вы можете добавить дополнительные датчики, такие как температура масла, давление топлива, давление масла, температура выхлопных газов и т. д., а также датчик этанола для применения с гибким топливом.
Обратите внимание, что не каждый движок предоставляет все эти данные.
Совместимость с моделями BMW E8x:

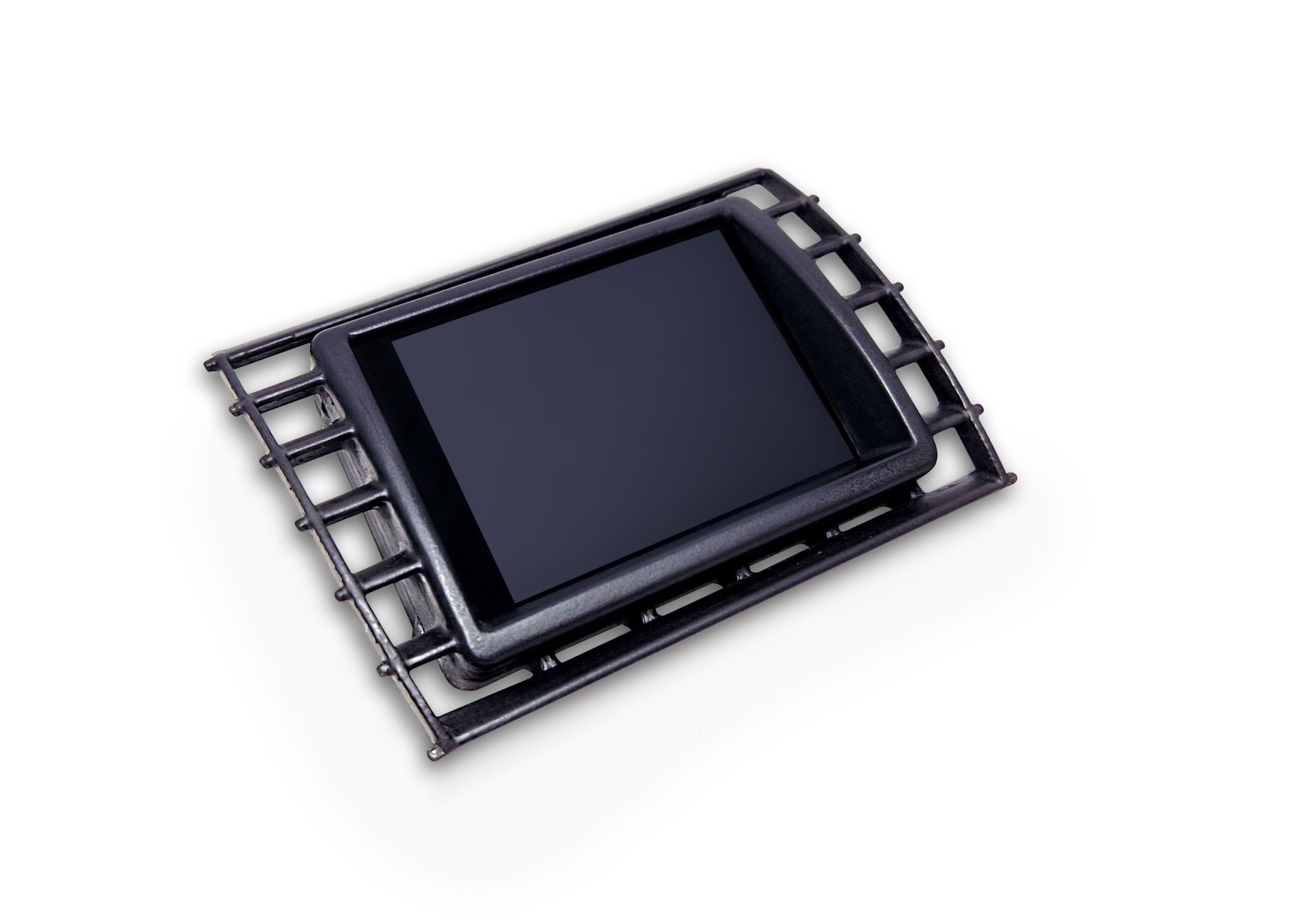

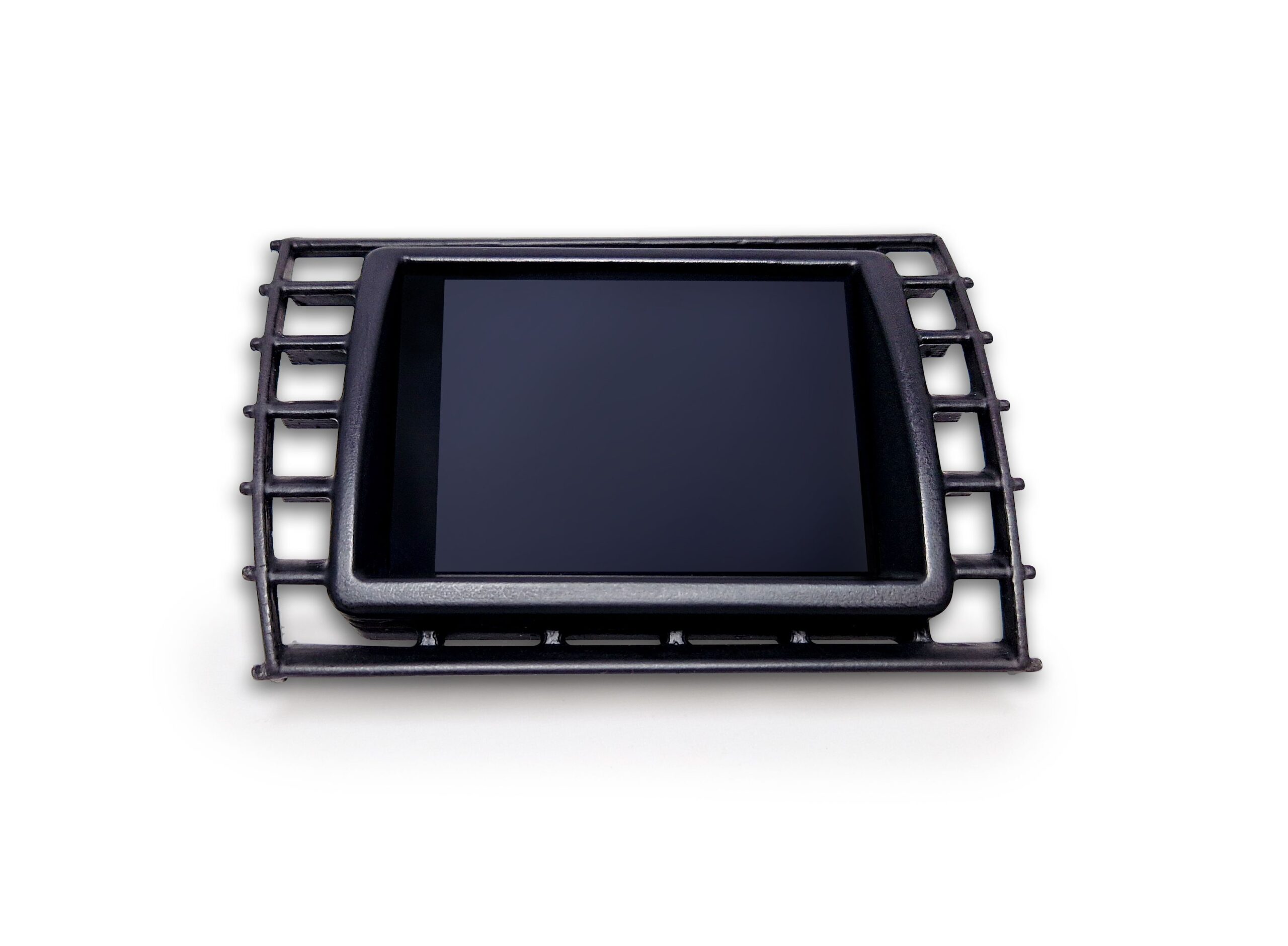

Рамка дисплея подходит для всех моделей BMW E8x, включая E81, E82, E87, E88 (включая модели M). Также доступна версия для правого руля (RHD).
Подробное содержимое пакета:
Каждая поставка включает в себя:

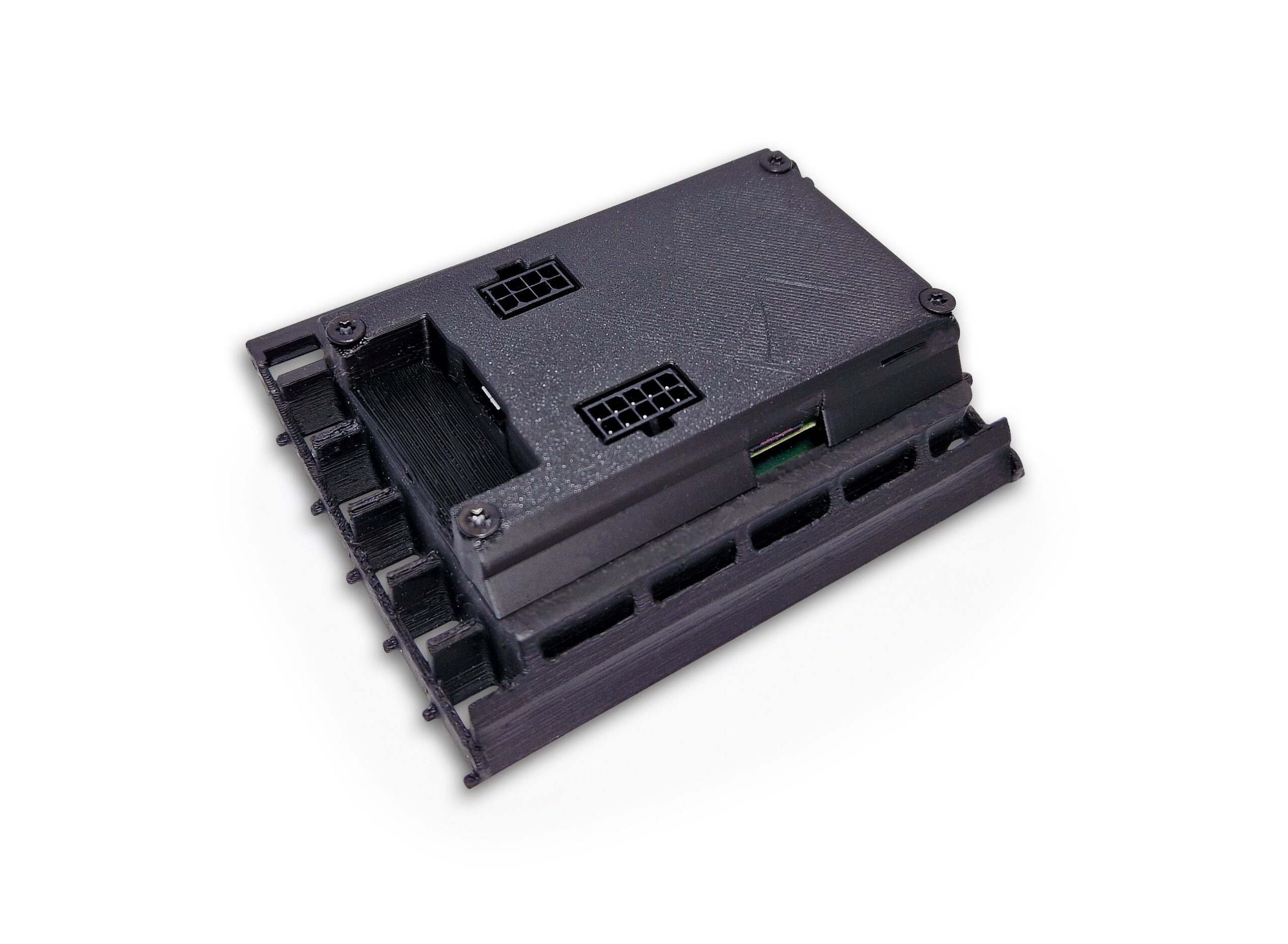

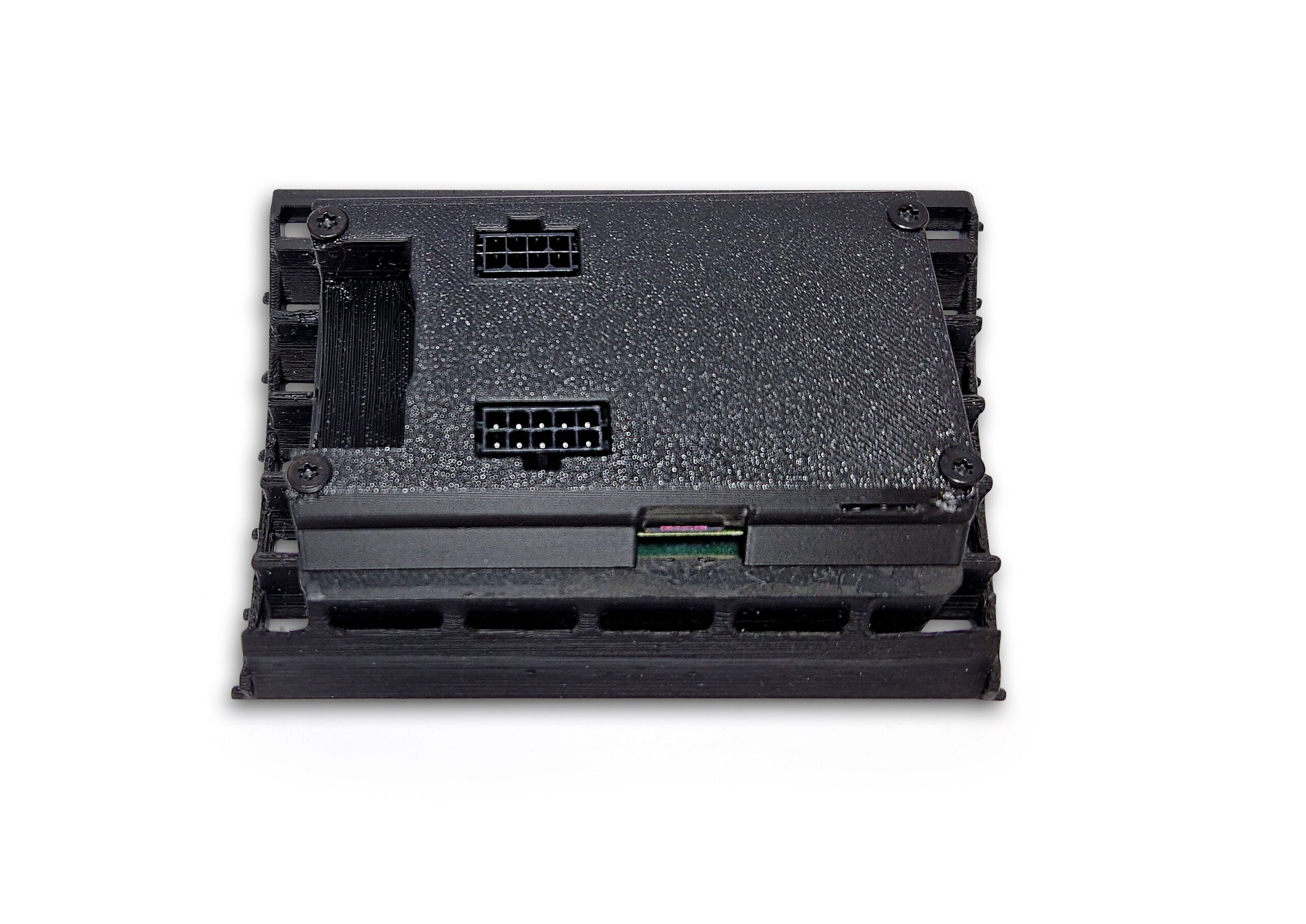

Встроенный дисплей данных MFD32 Gen2 на приборной панели.
Соединительный кабель для конкретного автомобиля
Краткое руководство
USB-кабель для передачи данных
SD-карта (предварительно установлена в дисплее)
адаптер SD-карты
Защитная пленка дисплея (для предотвращения отражений)
Возможности подключения и расширения:
Через четыре аналоговых входа можно подключать различные датчики — поддерживаются как линейные датчики 0–5 В, так и датчики NTC.
Наши собственные датчики Dsiplay с CAN-проверкой уже интегрированы в файлы TRI/TRX, и их необходимо только подключить:
AIN1: Датчик температуры
AIN2: Датчик температуры выхлопных газов типа K
AIN3: Датчик давления 0–10 бар
AIN4: Датчик давления наддува, абсолютное давление 0–5,5 бар.
Помимо аналоговых датчиков, вы также можете напрямую подключить наш внешний модуль вспышки с 8 светодиодами. Он может мигать разными цветами, обозначая пределы числа оборотов, а цвета можно удобно настроить на дисплее.
Датчик этанола подключен непосредственно к дисплею. Требуется подтягивающий резистор (10 кОм) между 5 В и сигналом. Затем вы можете считывать и регистрировать содержание и температуру этанола непосредственно с дисплея.
Расширенные возможности для экспертов:
Вы можете связать данные датчиков с математическими каналами. Пользовательские таблицы позволяют создавать дополнительные датчики с 2D или 3D-картами.
Дополнительные аксессуары расширения:
CC24000 SLM08 — Внешний флэш-модуль
CC22100 CBD08 — 8-портовый распределитель CAN
CC22902 NTC01 — Датчик температуры жидкостей, 1/8 дюйма NPT
CC22903 TCC01 — преобразователь типа K 0–1250°C
CC22901 FLP01 — Датчик давления 0–10 бар (145 фунтов на квадратный дюйм) M10x1
CC22900 BST01 — Датчик абсолютного давления 0–5,5 бар (80 фунтов на квадратный дюйм)
Руководство по установке для плавной настройки:
Мы предоставляем иллюстрированное руководство по установке, чтобы обеспечить беспроблемную установку.
Откройте для себя будущую кабину вашего BMW E8x с помощью нашего усовершенствованного дисплея. Если у вас есть какие-либо вопросы или вам нужна дополнительная информация, мы здесь, чтобы помочь вам.
