Многофункциональный дисплей CANchecked MFD28 GEN2 для BMW F20 F21 F22 F23 F30 F31 F32 F33 F34 F35 F36 F80 F81 F82 F87 2011-2021

Дисплей BMW F-Series – взгляд в будущее

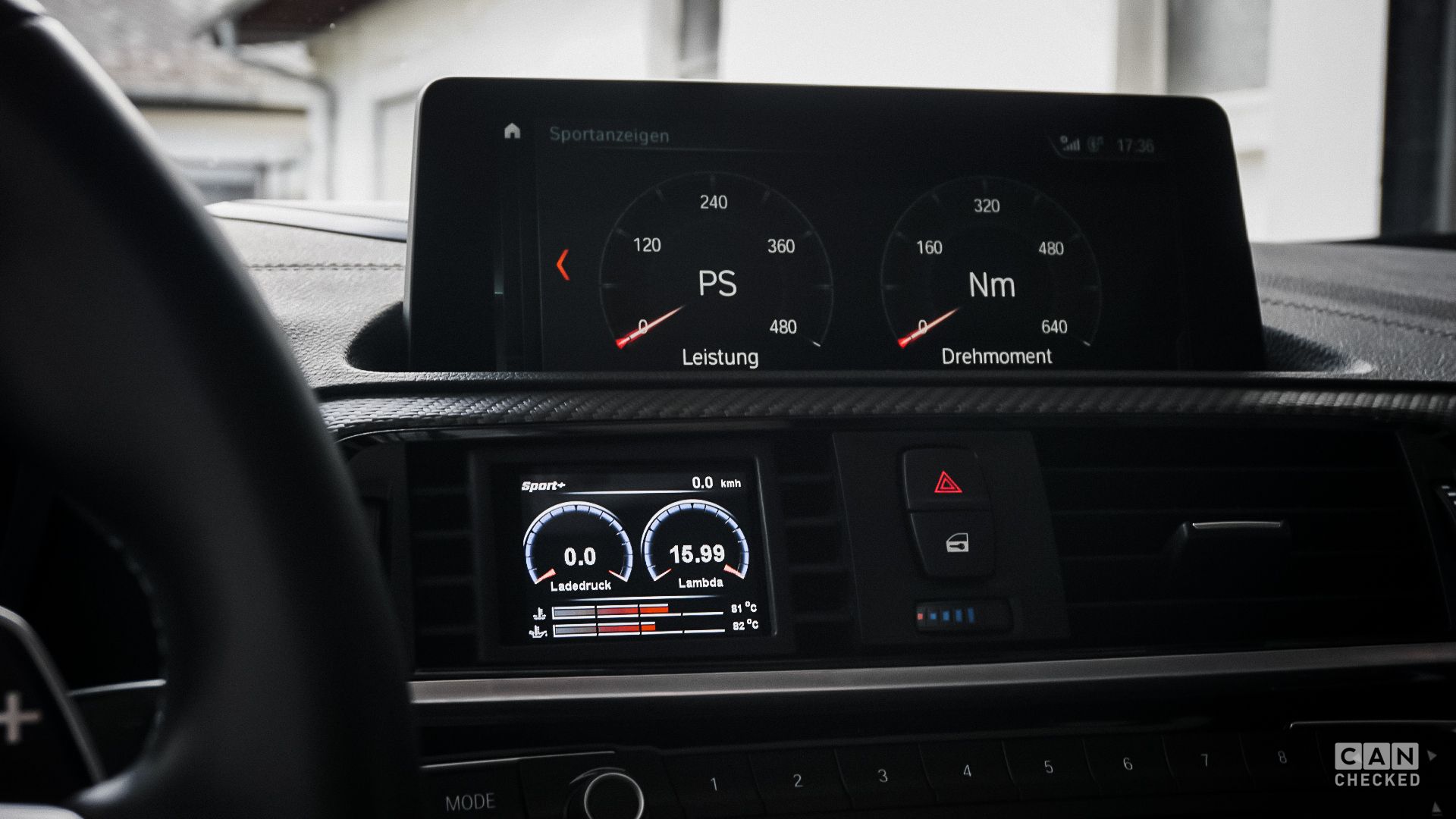

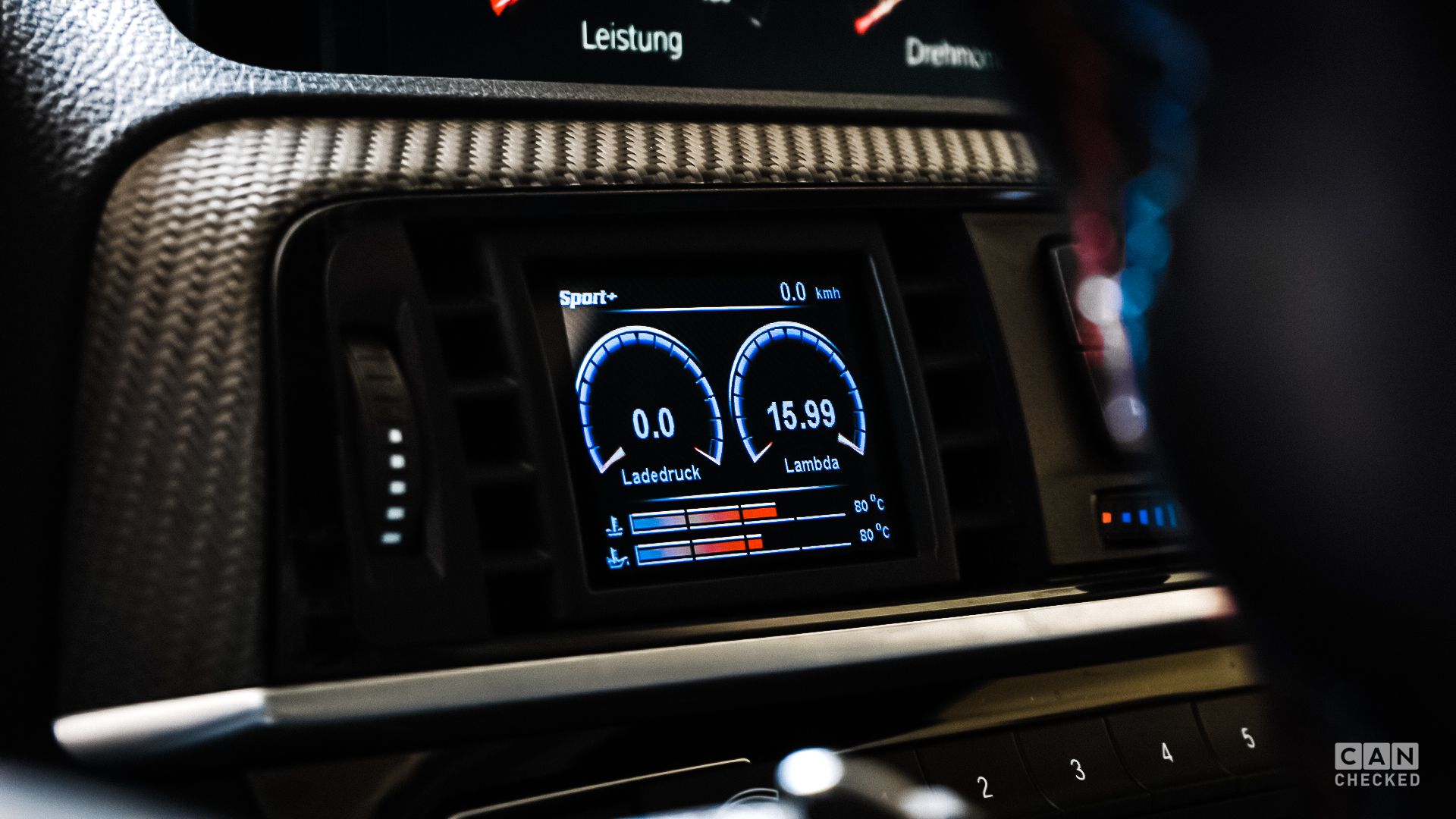

Мы с гордостью представляем наш усовершенствованный дисплей для BMW F-серии. Этот инновационный дисплей обеспечивает доступ ко всем важным данным автомобиля. Да, мы имеем в виду всю соответствующую информацию. Наш дисплей считывает эти данные напрямую через протокол Can-Bus и отображает их на нашем надежном дисплее MFD28. Дисплей BMW F-серии идеально вписывается в кабину вашего автомобиля и оснащен изготовленной по индивидуальному заказу рамкой, которая идеально сочетается с оригинальным дизайном.
Специально адаптированный протокол Can-Bus был разработан для обеспечения максимально возможной скорости запроса.
Обзор основных функций:

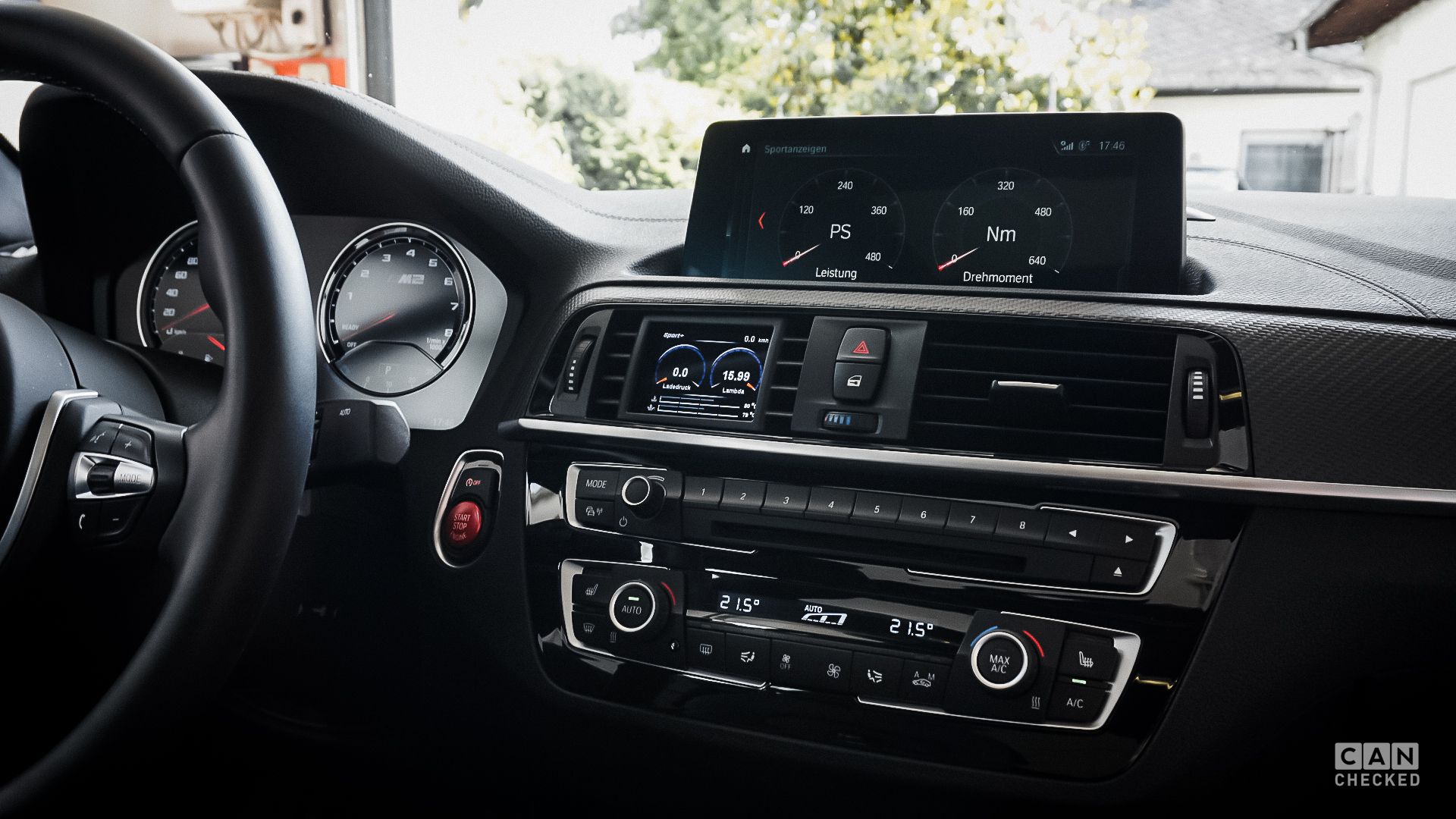

Идеальная интеграция в дизайн кабины вашего BMW F-серии.
Поддержка до 128 датчиков

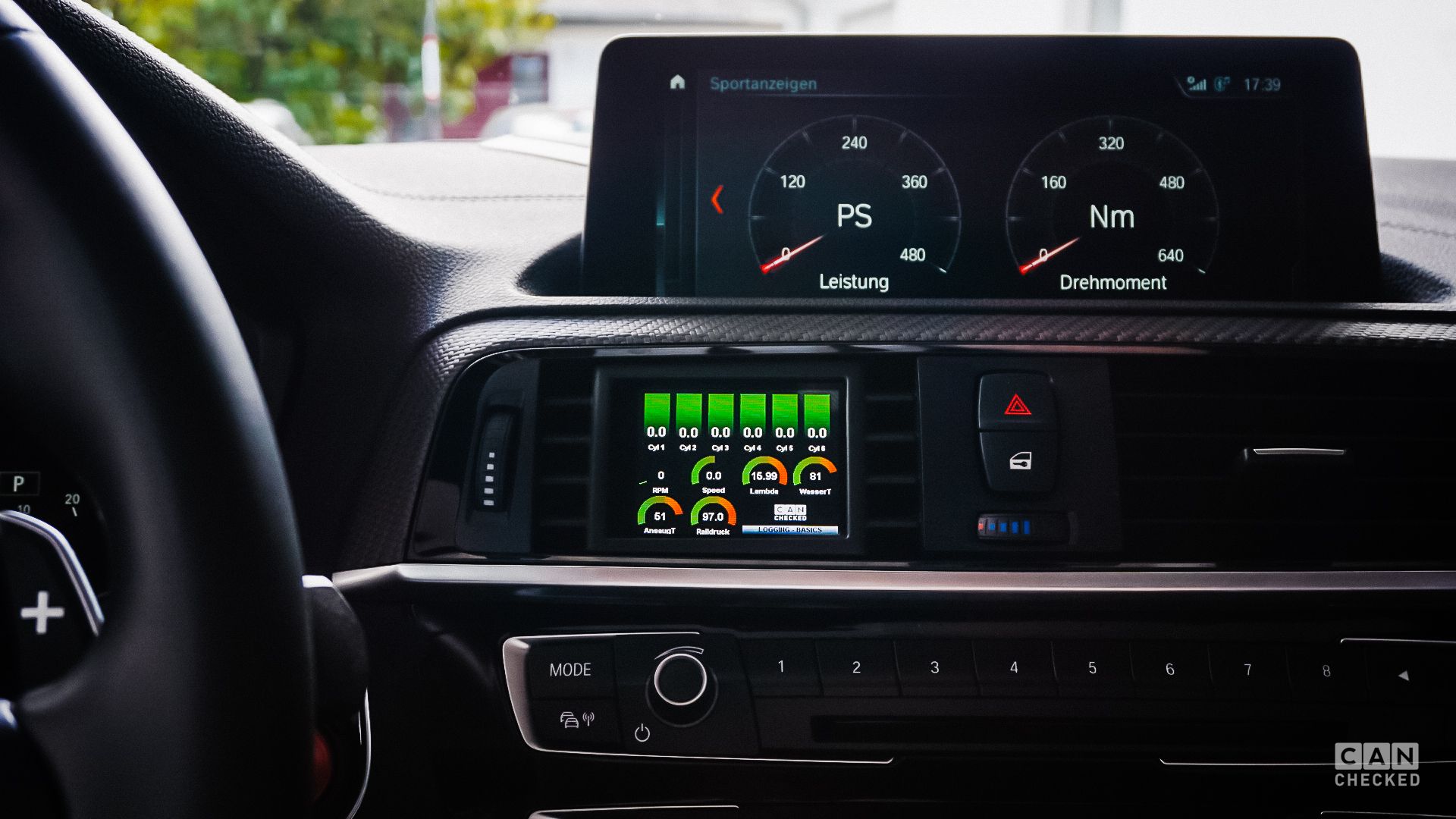

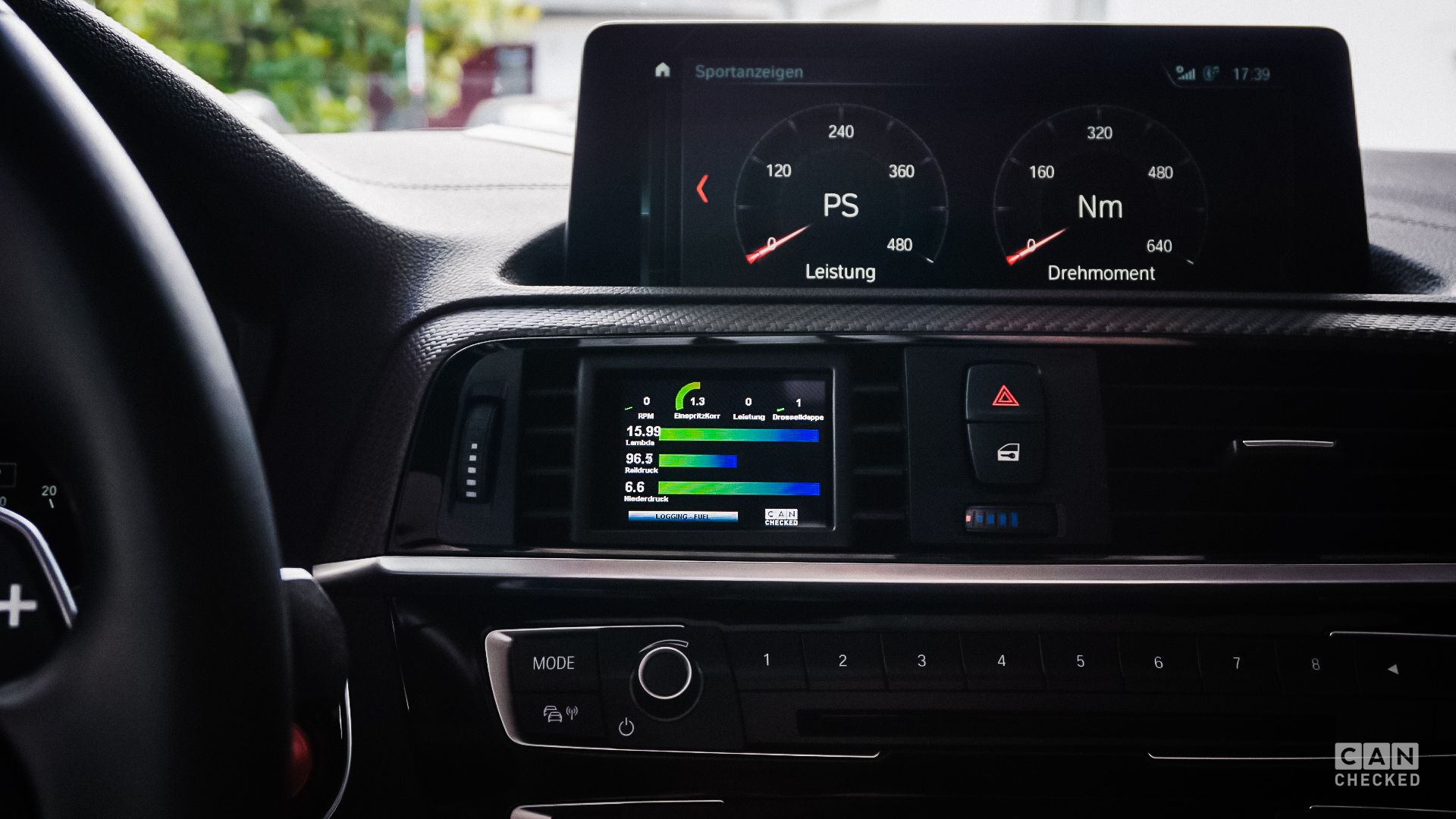

10 индивидуально настраиваемых режимов отображения благодаря нашему DSS — программному обеспечению для настройки дисплея.
Предустановленные режимы отображения для быстрого старта
Простая установка по принципу «подключи и работай» с помощью нашего комплекта кабелей — просто подключи и работай.
4 дополнительных аналоговых входа для мониторинга температуры выхлопных газов, давления масла и т. д.
Интегрированная возможность подключения датчика этанола
Оптимальная читаемость благодаря дополнительному экрану от бликов.
Удобный для диагностики запрос датчика на уровне глаз
Регистрация данных – непрерывно или по требованию
Переключение режимов дисплея с помощью оригинального переключателя круиз-контроля
Дополнительные интересные возможности:
Измеритель производительности: измеряйте время ускорения с помощью нашего виджета производительности — 0–100, 100–200, 0–200.
Регистрация данных: записывайте все данные на внутреннюю SD-карту — по запросу (запуск одним касанием) или постоянно. Все данные с вашего последнего диска будут сохранены.
Настраиваемые оповещения: активируйте и настраивайте предварительно установленные оповещения, например, при превышении температуры выхлопных газов 900 градусов.
4 дополнительных аналоговых входа: подключите дополнительные датчики, такие как датчики температуры или давления, для использования расширенных функций мониторинга, включая температуру выхлопных газов или противодавление выхлопных газов. Датчик этанола можно подключить к одному из цифровых входов.
Чтение/очистка ошибок: четко и четко читайте и удаляйте сообщения об ошибках из блока управления двигателем.
Персонализация: настройте стартовый экран или выберите один из различных виджетов, чтобы настроить отображение в соответствии со своими предпочтениями.
Полная интеграция с автомобилем: наш дисплей совместим со всеми моделями BMW F-серии. Мы также работаем над версией для моделей с правым рулем (RHD).
Доступ ко всем данным автомобиля. По умолчанию мы предоставляем предварительно настроенный файл TRI для вашего дисплея. В нем перечислены все запрашиваемые датчики, в том числе:
Температуры: температура охлаждающей жидкости двигателя, температура всасываемого воздуха, температура выхлопных газов, температура коробки передач.
Давление: давление наддува, давление окружающей среды, давление масла.
Лямбда/топливная смесь: заданное/фактическое значение лямбды, кратковременная адаптация лямбды, долгосрочная адаптация лямбды, датчик массового расхода воздуха (MAF), нагрузка на двигатель, крутящий момент.

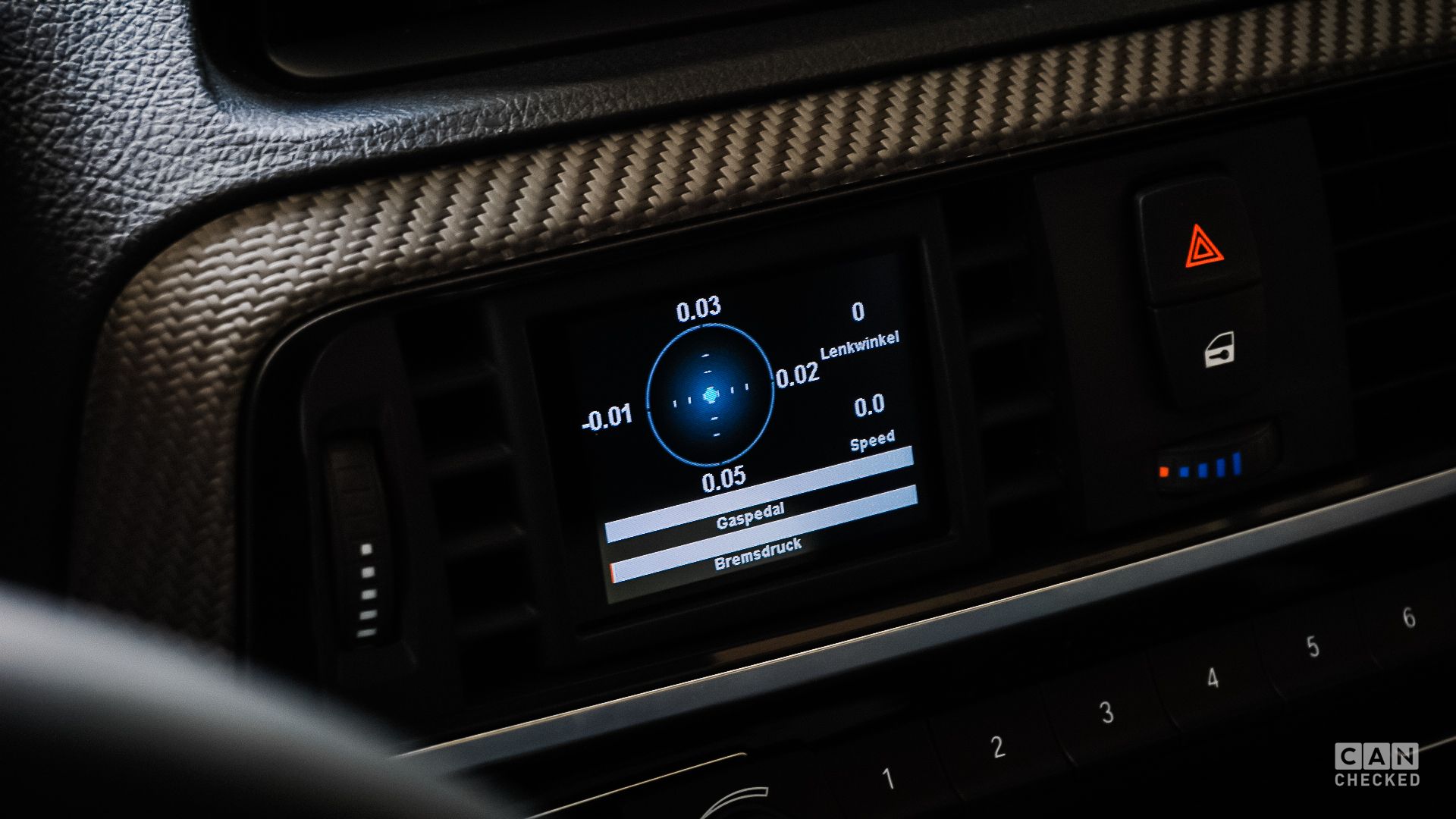

Динамика водителя: тормозное давление, скорость автомобиля, угол дроссельной заслонки/положение педали газа.
Прочее: частота вращения двигателя, общий угол зажигания, передача, напряжение аккумулятора, коррекция угла зажигания на цилиндр.
Аналоговые входы: вы можете добавить дополнительные датчики, такие как температура масла, давление топлива, давление масла, температура выхлопных газов и т. д., а также датчик этанола для применения с гибким топливом.
Обратите внимание, что не каждый движок предоставляет все эти данные.
Совместимость с моделями BMW Fxx:

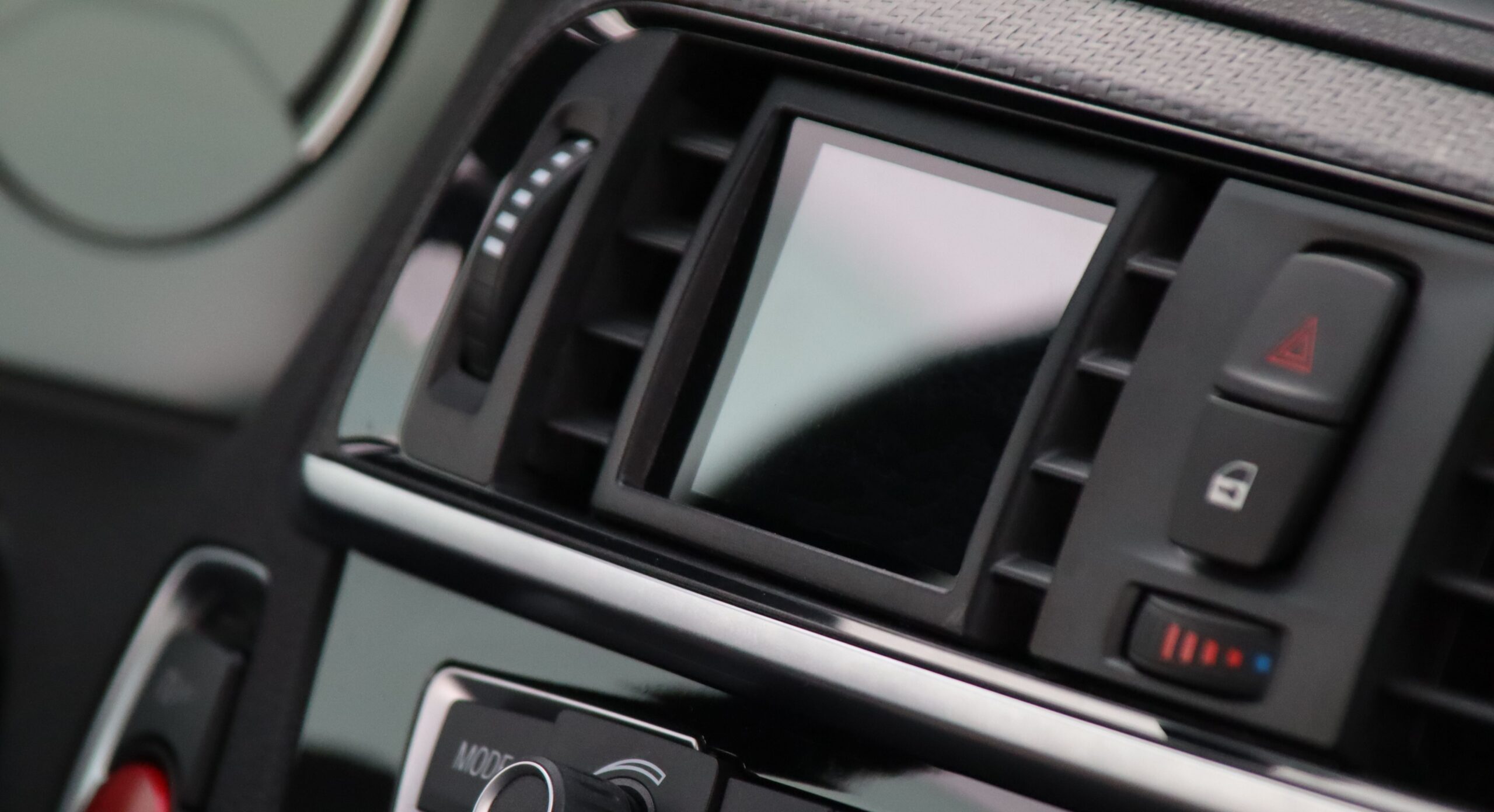

Рамка дисплея подходит для всех моделей BMW Fxx, включая модели M, 2-й, 3-й и 4-й серии. Также доступна версия для правого руля (RHD).
Подробное содержание упаковки:
В каждый пакет входит:
Встроенный дисплей данных MFD28 Gen2 на приборной панели.
Соединительный кабель для конкретного автомобиля
Краткое руководство
USB-кабель для передачи данных
SD-карта (предварительно установлена в дисплее)
адаптер SD-карты
Экран дисплея (для предотвращения отражений)
Возможности подключения и расширения:
Через четыре аналоговых входа можно подключать различные датчики — поддерживаются как линейные датчики 0–5 В, так и датчики NTC.
Наши собственные датчики Dsiplay с CAN-проверкой уже интегрированы в файлы TRI/TRX, и их необходимо только подключить:
AIN1: Датчик температуры
AIN2: Датчик температуры выхлопных газов типа K
AIN3: Датчик давления 0–10 бар
AIN4: Датчик давления наддува, абсолютное давление 0–5,5 бар.
Помимо аналоговых датчиков, вы также можете напрямую подключить наш внешний модуль вспышки с 8 светодиодами. Он может мигать разными цветами, обозначая пределы оборотов, а цвета можно удобно настроить на дисплее.
Датчик этанола подключен непосредственно к дисплею. Требуется подтягивающий резистор (10 кОм) между 5 В и сигналом. После этого вы можете считывать и регистрировать содержание и температуру этанола прямо на дисплее.
Расширенные возможности для экспертов:
С помощью математических каналов вы можете связать данные датчиков вместе. Пользовательские таблицы позволяют создавать дополнительные датчики с 2D или 3D-картами.
Дополнительные аксессуары для расширения:
CC24000 SLM08 — Внешний флэш-модуль
CC22100 CBD08 — Восьмиканальный CAN-распределитель
CC22902 NTC01 — Датчик температуры жидкости, 1/8 дюйма NPT
CC22903 TCC01 — преобразователь типа K 0–1250°C
CC22901 FLP01 — Датчик давления 0–10 бар (145 фунтов на квадратный дюйм) M10x1
CC22900 BST01 — Датчик абсолютного давления 0–5,5 бар (80 фунтов на кв. дюйм)
Руководство по установке для плавной настройки:
Мы предоставляем иллюстрированное руководство по установке, чтобы обеспечить простой процесс установки.
Раскройте весь потенциал вашего BMW F-Series с помощью нашего современного дисплея. Если у вас есть какие-либо вопросы или вам нужна дополнительная информация, мы к вашим услугам.
