Комплект сантехники топливной рампы для Subaru серии EJ Radium Engineering

Эти комплекты сантехники предназначены для дополнения топливной рампы Radium Engineering Subaru EJ. Оба комплекта соединяются с заводскими линиями подачи и возврата топлива в моторном отсеке (около стойки левой стойки) и обеспечивают все подкапотные топливные трубопроводы. Оба комплекта совместимы со всеми радиевыми топливными рейками для двигателей Subaru EJ (за исключением топливных рамок 20-0499). В комплект входят все необходимые фитинги и шланги, а также FPR серии RA.

Регуляторы серии RA оснащены первой функцией регулировки давления без инструментов. Контргайка и установочный винт больше не требуются. Простым поворотом ручки давление будет увеличиваться или уменьшаться.
Чтобы облегчить регулировку давления, предусмотрены дополнительные фиксаторы, обеспечивающие тактильную обратную связь с пользователем. Каждый фиксатор допускает регулировку на 1 psi (+/-0,5 psi) в зависимости от текущего давления топлива. Кроме того, регуляторы серии RA оснащены поворотным на 360 градусов портом эталонного вакуума, который имеет двойное уплотнительное кольцо. Это первый случай в отрасли. Это позволяет установщику быстро направить вакуумный фитинг в любом направлении без использования инструментов.
В комплект входят 4 сменных фитинга для вакуумных портов с резьбой 10–32, подходящие для всех сценариев.
1. Фитинг с шипами: черный оцинкованный штуцер диаметром 3/16 дюйма (5 мм), изготовленный из высокопрочной стали и совместимый со следующими вакуумными шлангами: 5/32 дюйма (4 мм), 3/16 дюйма (5 мм) и 7/32 дюйма (6 мм).
2. Фитинг с наружной резьбой 3AN: черный оцинкованный переходник, изготовленный из высокопрочной стали и совместимый с концами шлангов 3AN.
3. Соединение нажатием: фитинг из никелированной латуни с уплотнительными кольцами из буна-N, совместимый с трубками из твердого пластика с внешним диаметром 1/4 дюйма.
4. Вакуумная пробка: винт из нержавеющей стали с черным оксидом, который используется для поддержания постоянного (нединамического) давления топлива.

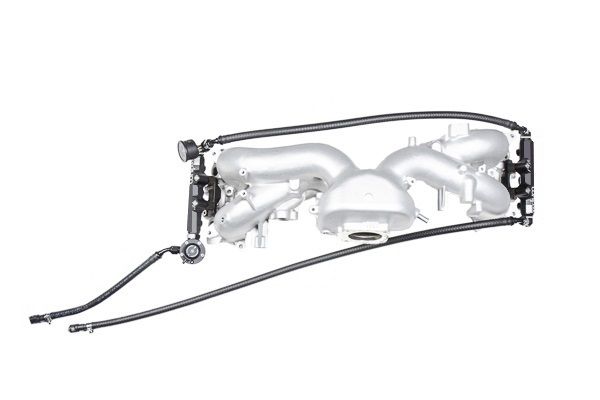

Предлагаются два комплекта; один, который питает топливные рампы последовательно, а другой, который питает топливные рампы в параллельной конфигурации. Оба комплекта работают одинаково хорошо. Окончательное решение зависит от личных предпочтений. Прокрутите вниз, чтобы узнать подробности о каждом комплекте.

ВАЖНЫЕ ПРИМЕЧАНИЯ
1. Ни в один комплект не входит топливный фильтр.
2. Ни один из комплектов не совместим с комплектом топливной рампы двухпортовой форсунки Radium 20-0499.
3. Оба комплекта безопасны для использования со спиртовым топливом, таким как метанол, этанол, E85 и т. д.
4. В обоих комплектах используется топливный шланг EFI высокого давления 3/8 дюйма (6AN).
20-0978 КОМПЛЕКТ ТОПЛИВНОЙ РЕЙКИ, SUBARU EJ, СЕРИЯ
СОВМЕСТИМОСТЬ
Двигатели Субару EJ2X
Для ранних автомобилей с топливным фильтром, установленным в моторном отсеке, обратитесь к инструкциям по установке.

ОБЗОР

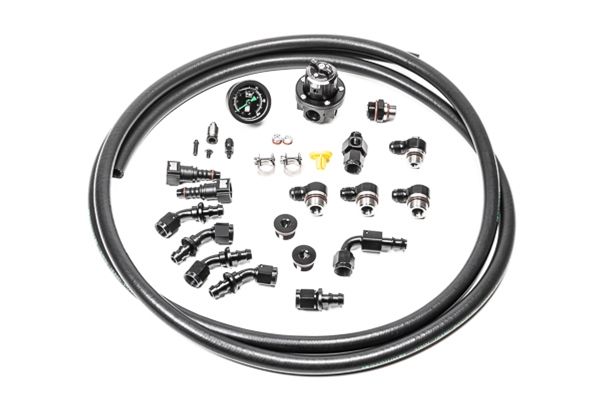

Этот комплект сантехники топливной рампы соединяется с заводскими жесткими линиями возле стойки левой стойки с помощью быстроразъемных соединений SAE или старых заусенцев для шлангов. В комплект входят регулятор DMR-RA (показан ниже) и манометр давления топлива 0–100 фунтов на квадратный дюйм.
Манометр давления топлива можно установить на любом из разъемов 6AN перед регулятором с помощью прилагаемого адаптера. Поворотные фитинги топливной рампы 6AN имеют низкий профиль, что делает их идеальными для ограниченного пространства, связанного с двигателем EJ. Разнообразие многоразовых наконечников шлангов PushLok позволяет выполнять индивидуальную настройку (например, добавление гибкого датчика уровня топлива), что делает установку быстрой и безболезненной.
Входящий в комплект топливный шланг 6AN можно разрезать стандартными инструментами и собрать без специальных навыков.
Инструкция PDF
