Комплект проводки топливного насоса своими руками Радиевая инженерия

В этот комплект электропроводки «Сделай сам» входят необходимые детали для изготовления жгута проводов питания для одного топливного насоса. В нем используются компоненты высочайшего качества, обеспечивающие правильную работу в любых условиях. Держатель реле и предохранителя герметизированы, что позволяет при необходимости устанавливать их в местах, подверженных атмосферным воздействиям. Проводка TXL авиационного класса устойчива ко всем химическим веществам и повышенным температурам. Безобжимные стыковые соединители Raychem на основе припоя обеспечивают простое и чистое надежное соединение проводов. В комплект также входят необходимые кольцевые клеммы для подключения к внешнему топливному насосу Bosch 044.
Компания Radium рекомендует использовать отдельный предохранитель и реле для каждого топливного насоса. По этой причине закажите комплект проводки для КАЖДОГО топливного насоса.
Примеры:
-Если был приобретен одиночный внутренний насос Radium FST, выберите «Количество: 1».
-Если был приобретен Radium Dual Bosch 044 FST, выберите «Количество: 2».
-Если был приобретен радиевый тройной насос FST, выберите «Количество: 3».
-Если была приобретена подвеска для топлива с одним насосом Radium, выберите «Количество: 1».
-Если была приобретена подвеска для топлива с двумя насосами Radium, выберите «Количество: 2».
-Если была приобретена подвеска для топлива с тройным насосом Radium, выберите «Количество: 3».

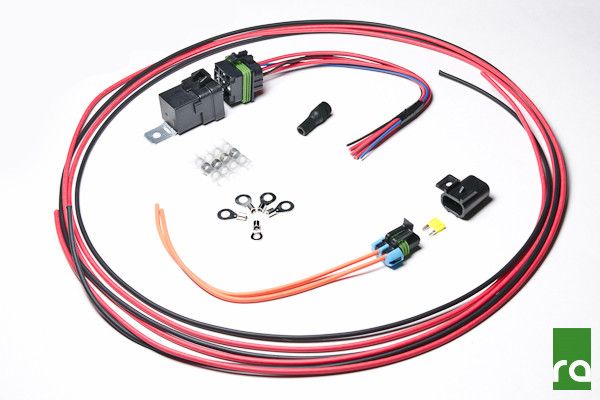

Включает:
-Всепогодное реле SPDT 12 В/40 А с монтажной лапкой (1 шт.)
-Всепогодное реле с летающим разъемом 12 дюймов (1 шт.)
-Всепогодный мини-держатель предохранителя с монтажной лапкой (1 шт.)
-Всепогодный мини-предохранитель с летающим проводным разъемом (x1)
— Быстроразъемный разъем Posi-Tap «TRIGGER» (x1)
-Безобжимные припойные термоусадочные стыковые соединения Raychem (4 шт.)
-Кольцевые клеммы с шпильками 10AWG 6 мм (4 шт.)
-Кольцевая клемма с шпилькой 10AWG, 5 мм (1 шт.)
-10AWG Черный провод TXL (10 футов)
-10AWG Красный провод TXL (10 футов)
-Мини-предохранитель для светодиодных пластинок на 25 А (1 шт.)

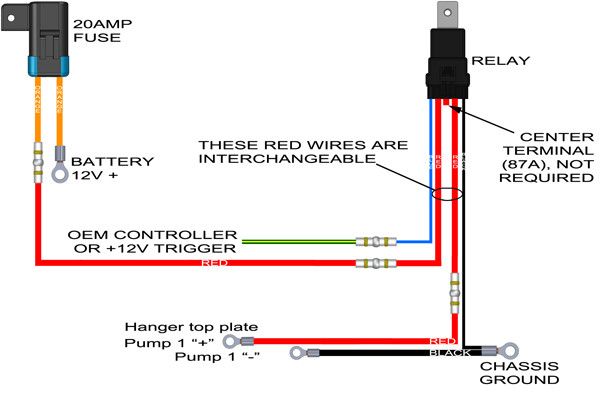

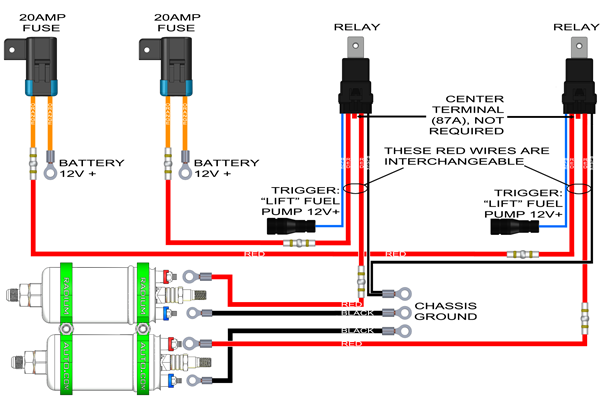

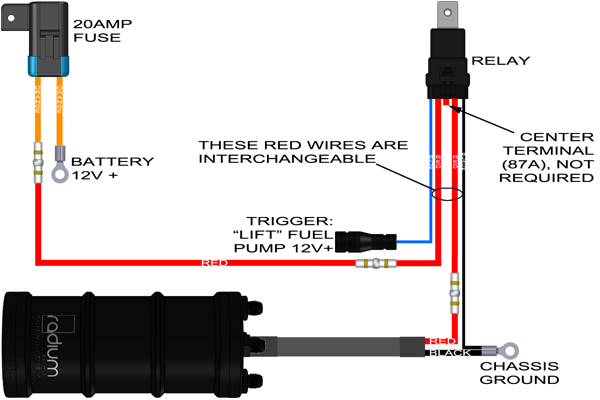

-Инструкции, включая электрические схемы.
Инструкции PDF
ПРИМЕЧАНИЕ. «Триггер» реле можно подключить к земле или сигналу 12 В, если другой конец провода катушки слаботочного реле подключен к противоположному источнику.
