Датчик уровня топлива и индикатор диагностики Radium Engineering

Этот переключатель совместим только с радиевыми многонасосными топливными баками (MPFST) и радиевыми расширительными баками для топливных элементов (FCST). Оба этих продукта имеют специально обработанные порты с надписью «Переключатель уровня».

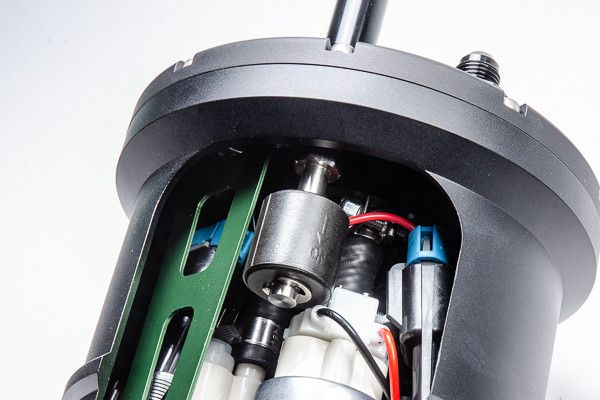

Этот датчик уровня топлива с резьбой 1/8 дюйма NPT должен быть установлен внутри контейнера.
Когда уровень топлива падает, в целях безопасности переключаемый сигнал может быть отправлен на такое устройство, как индикатор, установленный на приборной панели, или программируемый вход ЭБУ. Реле уровня изготовлено из коррозионностойкой нержавеющей стали, совместимой со всеми типами топлива. В комплект входят гибкие провода 20AWG длиной 24 дюйма.
ПРИМЕЧАНИЯ:
1. Перед установкой проверьте направление сигнала на испытательном стенде.
2. Полярность переключателя можно легко изменить, сняв E-образный зажим и перевернув поплавок.
3. Для установки требуется порт с резьбой 1/8 дюйма NPT.
4. Всегда наносите герметик из ПТФЭ на коническую трубную резьбу.

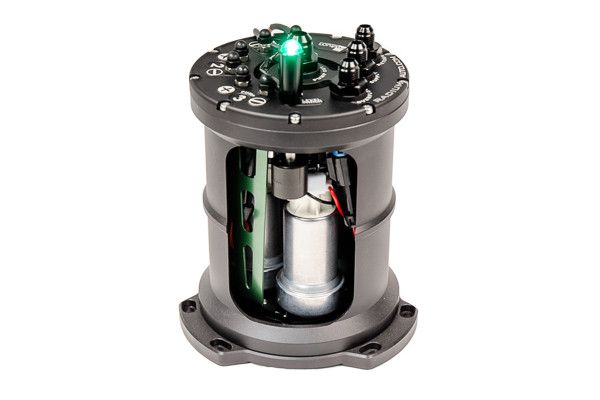

Если используется переключатель уровня топлива 20-0461 (см. выше), диагностический индикатор уровня топлива 20-0508 можно использовать в качестве визуального ориентира уровня топлива.
При срабатывании реле уровня топлива сигнал поступает непосредственно на этот светодиод.
Хотя этот индикатор часто нецелесообразно просматривать во время вождения, его можно использовать для диагностики потенциальной проблемы с заправкой топливом.
ПРИМЕЧАНИЯ:
1. Для установки требуется порт с резьбой 2AN ORB (5/16″-24).

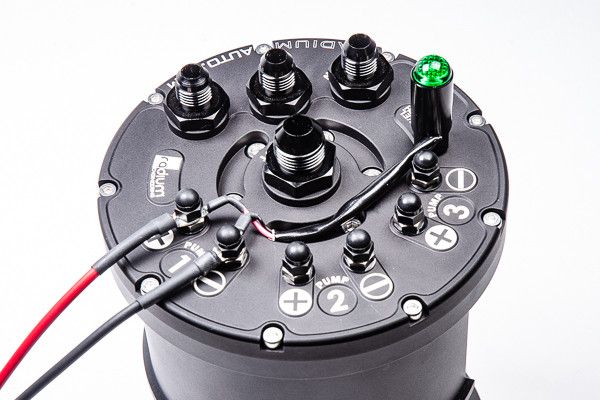

2. При установке поверх датчика уровня топлива (как показано на рисунке выше) толщина панели должна составлять минимум 0,75 дюйма.
Инструкция PDF
