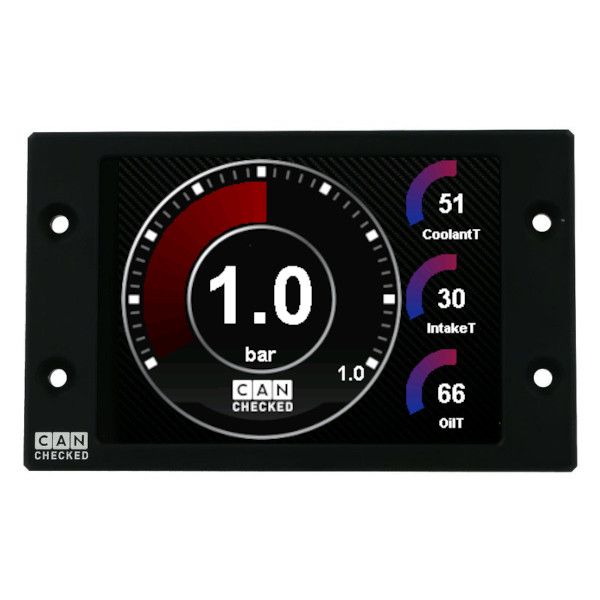

Универсальный многофункциональный дисплей CANchecked MFD28 Gen2

CANchecked Display MFD28 для универсального использования — идеально интегрирован и все данные всегда на виду.
MFD28 превратит ваше вентиляционное отверстие в интеллектуальный дисплей с функциями, которые вы не захотите пропустить. Наши дисплеи спроектированы таким образом, чтобы их мог установить каждый. Для большинства дисплеев имеются иллюстрированные инструкции по установке, поэтому вы можете установить дисплей самостоятельно.
Ключевые особенности
Идеальная интеграция: безель из анодированного алюминия подходит к любому разъему радиоприемника.
Can Bus: считывание подробных данных автомобиля, таких как диагностические инструменты производителя.
Отображение передачи: напрямую через Can Bus или рассчитывается на основе скорости и оборотов в минуту.
Сенсорный экран: перемещайтесь по страницам с помощью интуитивно понятных жестов.
Настройка: создавайте свои собственные страницы, добавляйте собственные изображения или запускайте анимацию.
Дополнительные входы: подключение до 4 аналоговых входов и датчика этанола непосредственно к дисплею.
Переключение банок: используйте дисплей в качестве клавиатуры и отправляйте свои собственные сообщения на шину.
Настраиваемые сигналы тревоги. Настраиваемые сигналы тревоги можно легко настроить и активировать. Например, получите большое предупреждающее сообщение, когда температура выхлопных газов превысит 900 градусов.
Ведение журнала: записывайте и сохраняйте данные на внутреннюю SD-карту для последующего анализа.
Измеритель производительности: измеряйте результаты 0–100, 100–200 и 0–200 раз с помощью встроенного измерителя производительности без какого-либо дополнительного оборудования.
DTC: Считайте и очистите ошибки блока управления двигателем, трансмиссии, ABS и полного привода.
Затемнение: дисплей автоматически затемняется вместе с приборной панелью.
Различные взгляды
Настройте свою собственную страницу или выберите один из нескольких предустановленных представлений:
10 свободно настраиваемых страниц
20 различных типов виджетов (например, значение датчика, аналоговый указатель, диаграмма YT, полоса оборотов в минуту, круговое отображение, вертикальная/горизонтальная полоса)
до 64 виджетов на странице
Виджеты масштабируются по размеру и позиционируются с помощью перетаскивания.
цвета виджетов полностью настраиваемые
DSS – программное обеспечение для настройки дисплея
С помощью CANchecked Dsiplay DSS (CANchecked Dsiplay.com/dss) вы можете полностью настроить свой дисплей. С помощью встроенного средства просмотра журналов вы можете загружать и просматривать файлы журналов. Кроме того, встроен Can-Logger. Сердцем является встроенный «TRI Editor», с помощью которого вы можете настраивать датчики (независимо от того, Can Bus или внутренние): назначать минимальные/максимальные значения для предупреждений и изменять имена ваших датчиков.
Поддерживаемые значения
Многие клиенты всегда спрашивают: «Какие значения я могу получить от своего ЭБУ». Ответ: «ВСЕ».
Мы провели реверс-инжиниринг данных для большинства систем и можем предложить подробные данные. Наш дисплей поддерживает запрос данных по шине Can Bus (UDS, TP2, протоколы производителя), а также запрос данных через K-Line (ISO 9141).
По умолчанию ваш дисплей поставляется с предопределенными файлами TRI/TRX. В файлах определены все датчики, которые опрашиваются. Они отличаются от двигателя к двигателю. Вот выдержка из того, что возможно:
Температура:
Температура выхлопных газов, температура охлаждающей жидкости, температура масла, температура впуска, наружная температура, температура бензина, температура DSG.
Давление:
Давление наддува, давление окружающей среды, давление топлива в насосе предварительной подачи, фактическое/заданное давление в рампе.
Лямбда/смесь
Значение лямбды, время впрыска, краткосрочная регулировка лямбды, долгосрочная регулировка лямбды
Другое
Число оборотов в минуту, масса воздуха, скорость автомобиля, угол дроссельной заслонки, общий угол зажигания, втягивание угла зажигания на цилиндр, момент N75 в %, напряжение на клемме 30, крутящий момент, передача, специальные значения для дизельного двигателя.
Если значения отсутствуют, их можно добавить позже.
Объем поставки
Входит в каждую поставку
Отображение данных MFD28 Gen2
Кабель с косичкой и разъемами
Краткое руководство
USB-кабель для передачи данных
SD-карта (предварительно установлена в дисплее)
адаптер SD-карты
Пленка дисплея (для предотвращения отражений)
два резистора 1К (для подключения датчиков NTC)
Подключение и расширение
Через четыре аналоговых входа можно подключить любые датчики — мы поддерживаем линейные датчики 0–5 В, а также датчики NTC.
Наши собственные датчики Dsiplay с CAN-проверкой по умолчанию хранятся в файлах TRI/TRX, и их необходимо только подключить:
AIN1: Датчик температуры
AIN2: Датчик датчика температуры выхлопных газов типа K
AIN3: Датчик давления 0–10 бар
AIN4: датчик давления наддува 0–5,5 бар абсолютного давления
Для подключения вы можете использовать наш предварительно собранный жгут проводов AIN.
Помимо аналоговых датчиков вы также можете подключить внешний фонарь переключения передач с 8 светодиодами. Он может мигать разными цветами, а ограничения скорости и цвета можно настроить непосредственно на дисплее.
Вы подключаете датчик этанола непосредственно к дисплею. Вам понадобится подтягивающий резистор (10 кОм) между 5 В и сигналом. Затем вы можете просматривать и регистрировать содержание и температуру этанола прямо на дисплее.
Расширенные функции
С помощью Math-Channels вы можете рассчитывать датчики друг с другом. Пользовательская таблица дает вам возможность создавать дополнительные датчики с 2D или 3D-картами.
Дополнительные аксессуары
CC24000 SLM08 — модуль внешнего коммутационного освещения
CC22100 CBD08 — распределительный концентратор с восьмью банками
CC22902 NTC01 — датчик температуры жидкостей 1/8″ NPT
CC22903 TCC01 — преобразователь типа K 0–1250°C
CC22901 FLP01 — Датчик давления 0–10 бар (145 фунтов на квадратный дюйм) M10x1
CC22900 BST01 — Датчик абсолютного давления 0–5,5 бар (80 фунтов на квадратный дюйм)
