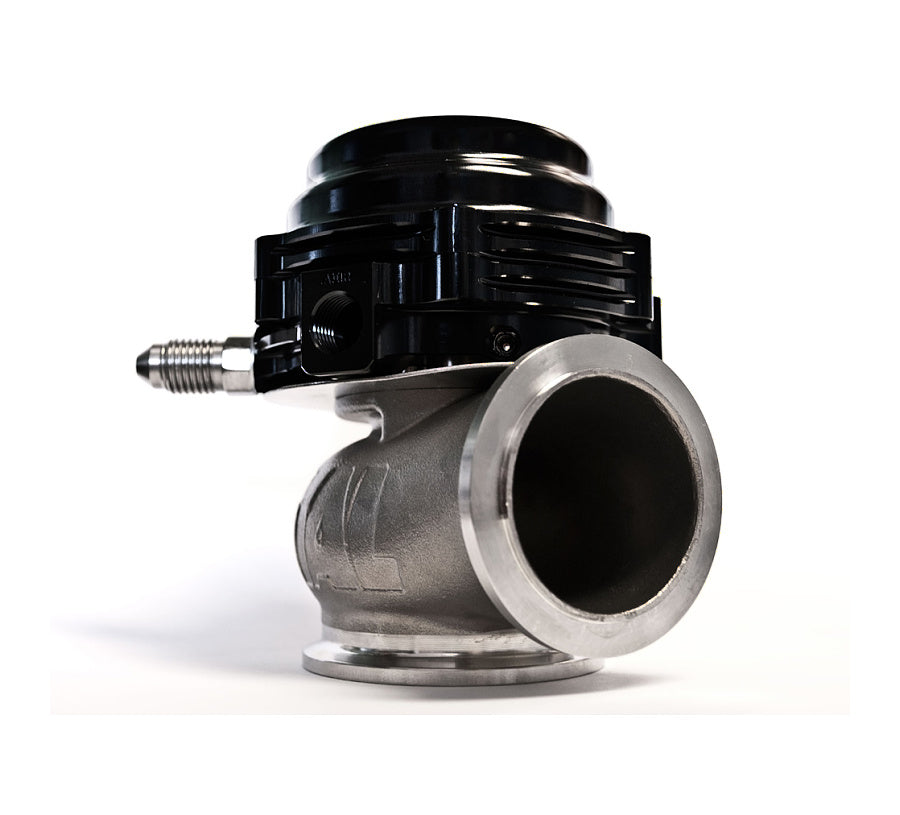

TIAL 004090 MVS.7BK Перепускной клапан 38 мм, 0,7 бар (10,15 фунтов на квадратный дюйм), черный

Блок MV-S диаметром 38 мм намного компактнее своего предшественника F38 — его высота составляет всего 3,7 дюйма. Фланцы V-Band делают установку безболезненной, три нижних и два верхних отверстия для подачи воздуха упрощают подключение источников давления и контроллеров наддува!
СПЕЦИФИКАЦИИ
— Клапан из жаропрочного сплава NiCrFe и корпус клапана из нержавеющей стали 316 обеспечивают более длительный срок службы по сравнению с конкурирующими конструкциями.
— Диафрагма привода, усиленная высокотемпературным силиконом Nomex.
— Пружина привода из нержавеющей стали 17-7 PH обеспечивает постоянное давление при высокой температуре и сопротивляется «расслаблению» до 900F (483C).
— Для изготовления седла клапана и втулки клапана используется нержавеющая сталь Nitronic 60.
— Вся фурнитура из нержавеющей стали.
— Ответные приварные фланцы изготовлены из стали 304L.
— Привод из анодированного алюминия (серебристый, красный, синий, фиолетовый, черный).
— 3 нижних порта и два верхних порта для легкой установки, вообще не нужно поворачивать верхнюю часть привода, для неиспользуемых портов включены заглушки.
— Сверхкомпактный дизайн помещается в очень ограниченном пространстве.
— Входное и выходное отверстия V-Band облегчают установку: фланцы и зажимы находятся в комплекте!
— Встроенные порты водяного охлаждения -4 AN, которые пропускают небольшое количество охлаждающей жидкости через верхнюю часть привода, чтобы снизить температуру в экстремальных условиях, таких как шоссейные гонки. Они проверяются на герметичность после установки на заводе и могут быть сняты, если не используются.
— Дополнительный датчик положения клапана можно приобрести в сборке MV-S или в комплекте привода для адаптации к стандартному MV-S. См. изображения ниже для справки.
КОНФИГУРАЦИЯ
Материалы фланцев Нержавеющая сталь 304L
Размер трубы Входной фланец: наружный диаметр 1,75 дюйма, выходной фланец: внешний диаметр 1,50 дюйма
Цвета: черный, синий, красный, фиолетовый, серебристый.
Давление пружины от 0,3 до 1,7 бар в комплекте
Резьбовые отверстия для воздуха (5): M10 x 1,0, отверстия для воды (2): M8 x 1,0
Опция датчика положения клапана доступна в сборе полного перепускного клапана или в верхнем комплекте привода для преобразования стандартного MV-S.
ЧТО В КОРОБКЕ
В комплект каждого TiAL MV-S входит:
Сборка МВ-С
2 съемных водопроводных крана TiAL -4 AN
Седло клапана МВ-С
Входной V-образный зажим и фланец
Выходной зажим и фланец V-образного диапазона
2 воздушных фитинга TiAL
Заглушки для неиспользуемых воздушных отверстий
Дополнительные пружины привода
ПРИВОД С ВОДЯНЫМ ОХЛАЖДЕНИЕМ ВЕРХНИЙ
Запатентованное водяное охлаждение
Два порта для воды -4AN
Охлаждающая жидкость проходит через нижнюю часть привода и практически не влияет на систему охлаждения в целом.
ЗАЖИМЫ TIAL V-BAND
Хомуты и фланцы V-Band, разработанные altTiAL, производятся на месте.
Зажимы из нержавеющей стали, обработанные на станке с ЧПУ, и фланцы, обработанные на станке с ЧПУ, обеспечивают надежную и герметичную посадку.
ШТОК КЛАПАНА TIAL RACING
MV-S altTiAL оснащен гоночным штоком клапана. Износостойкое покрытие устойчиво к коррозионному воздействию оксида свинца, который присутствует при использовании этилированного гоночного топлива.
