Многофункциональный дисплей CANchecked MFD28 GEN2 для BMW E46

Дисплей BMW E46 — ваша кабина будущего

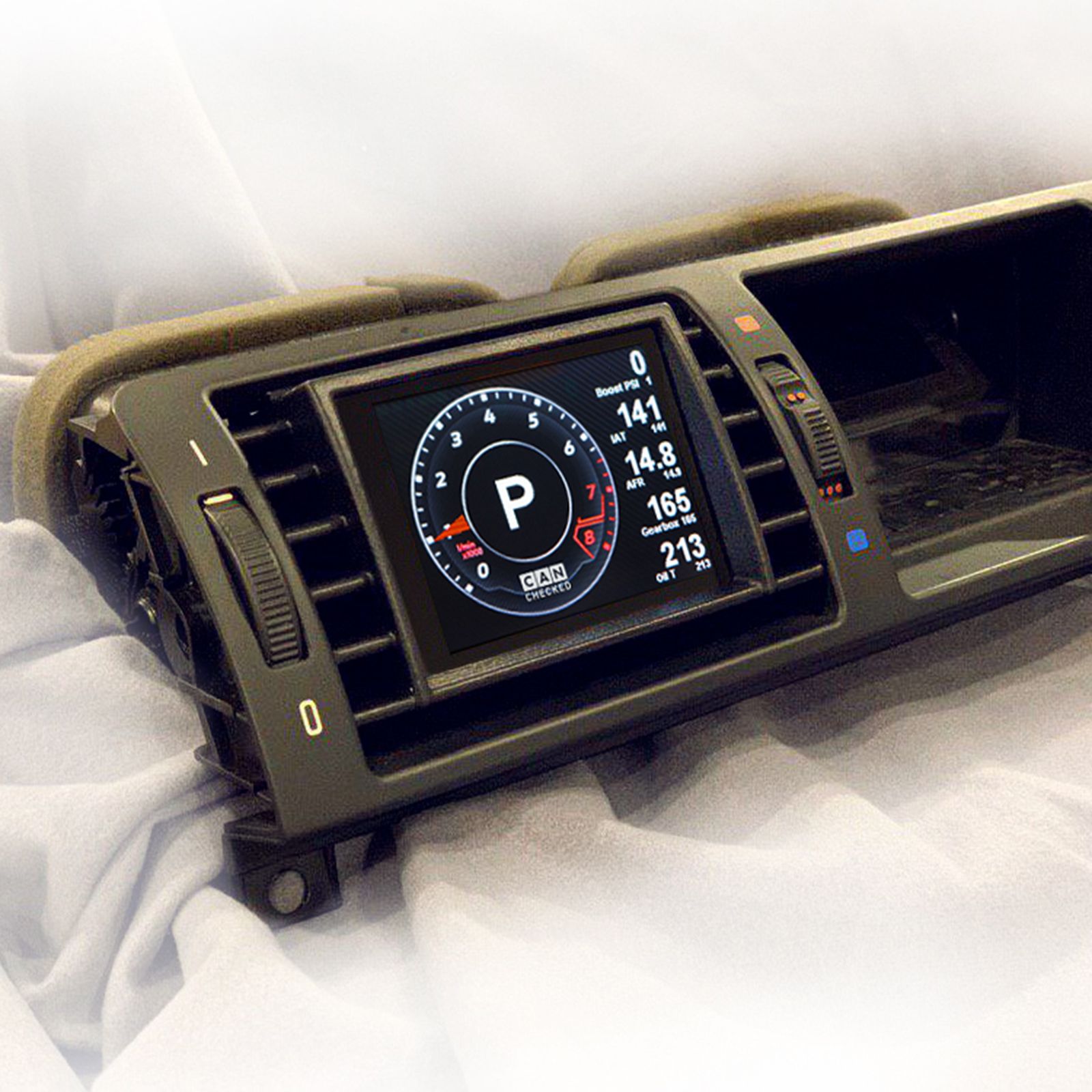

Мы с гордостью представляем наш современный дисплей для моделей BMW E46. Этот инновационный дисплей обеспечивает доступ ко всем важным данным автомобиля. Да, мы имеем в виду всю необходимую информацию. Наш дисплей считывает эти данные напрямую через протокол Can-Bus и отображает их на нашем надежном дисплее MFD28. Дисплей BMW E46 идеально вписывается в кабину вашего автомобиля и имеет изготовленную на заказ рамку, которая идеально сочетается с оригинальным дизайном.
Специально адаптированный протокол Can-Bus был разработан для обеспечения максимально возможной скорости запроса.
Основные моменты:
Идеальная интеграция в дизайн кабины вашего BMW E46.
Поддержка до 128 датчиков
10 настраиваемых режимов отображения благодаря нашему DSS — программному обеспечению для настройки дисплея
Предустановленные режимы отображения для быстрого старта
Простая установка по принципу «подключи и работай» с помощью нашего набора кабелей — просто подключите и приступайте к работе.
4 дополнительных аналоговых входа для мониторинга температуры выхлопных газов, давления масла и т. д.
Интегрированная возможность подключения датчика этанола
Оптимальная читаемость с дополнительной защитой от бликов.
Удобные для диагностики запросы датчиков на уровне глаз
Регистрация данных – непрерывная или по требованию
Переключение страниц с помощью оригинального переключателя круиз-контроля
Дополнительные возможности:
Измеритель производительности: измеряйте время ускорения с помощью нашего виджета производительности — 0–100, 100–200, 0–200.
Регистрация данных: записывайте все данные на внутреннюю SD-карту — по запросу (начинайте с кончика пальца) или постоянно. Все данные вашей последней поездки сохраняются.
Настраиваемые оповещения: включайте и настраивайте предварительно установленные оповещения, например, о превышении температуры выхлопных газов более 900 градусов.
4 дополнительных аналоговых входа: подключите дополнительные датчики, такие как датчики температуры или давления, чтобы использовать расширенные функции мониторинга, включая температуру выхлопных газов или противодавление выхлопных газов. Датчик этанола можно подключить к одному из цифровых входов.
Чтение/очистка ошибок: четко и отчетливо читайте и удаляйте сообщения об ошибках блока управления двигателем.
Персонализация: настройте стартовый экран или выберите различные виджеты, чтобы настроить отображение в соответствии со своими предпочтениями.
Бесшовная интеграция с автомобилем: наш дисплей совместим со всеми моделями BMW E46. Мы также работаем над версией для автомобилей с правым рулем (RHD).
Доступ ко всем данным автомобиля. По умолчанию мы предоставляем предварительно настроенный файл TRI для вашего дисплея. В нем перечислены все запрашиваемые датчики, в том числе:
Температуры: температура охлаждающей жидкости двигателя, температура всасываемого воздуха, температура выхлопных газов, температура коробки передач.
Давление: давление наддува, давление окружающей среды, давление масла.
Лямбда/топливная смесь: целевое/фактическое значение лямбды, кратковременная регулировка лямбды, долгосрочная регулировка лямбды, MAF (датчик массового расхода воздуха), нагрузка на двигатель, крутящий момент.
Динамика водителя: тормозное давление, скорость автомобиля, угол дроссельной заслонки/положение педали газа.
Прочее: обороты в минуту, общий угол зажигания, передача, напряжение аккумулятора, коррекция угла зажигания на цилиндр.
Аналоговые входы: вы можете добавить дополнительные датчики, такие как температура масла, давление топлива, давление масла, температура выхлопных газов и т. д., а также датчик этанола для применения с гибким топливом.
Обратите внимание, что не каждый движок предоставляет все эти данные.
Совместимость с моделями BMW E46:
Рамка дисплея подходит для моделей BMW E46. Версия для правого и левого руля.

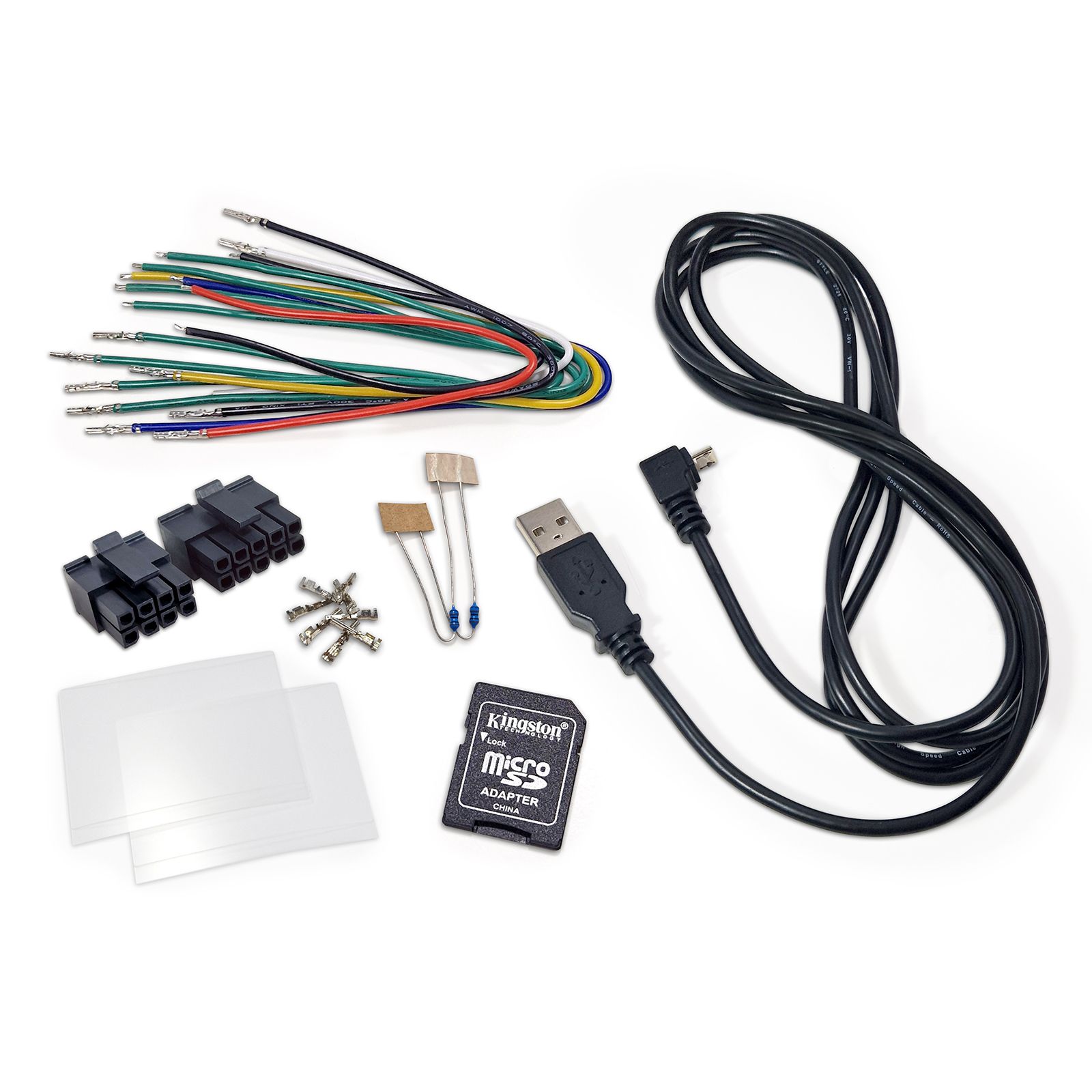

Содержимое упаковки:
Каждая поставка включает в себя:

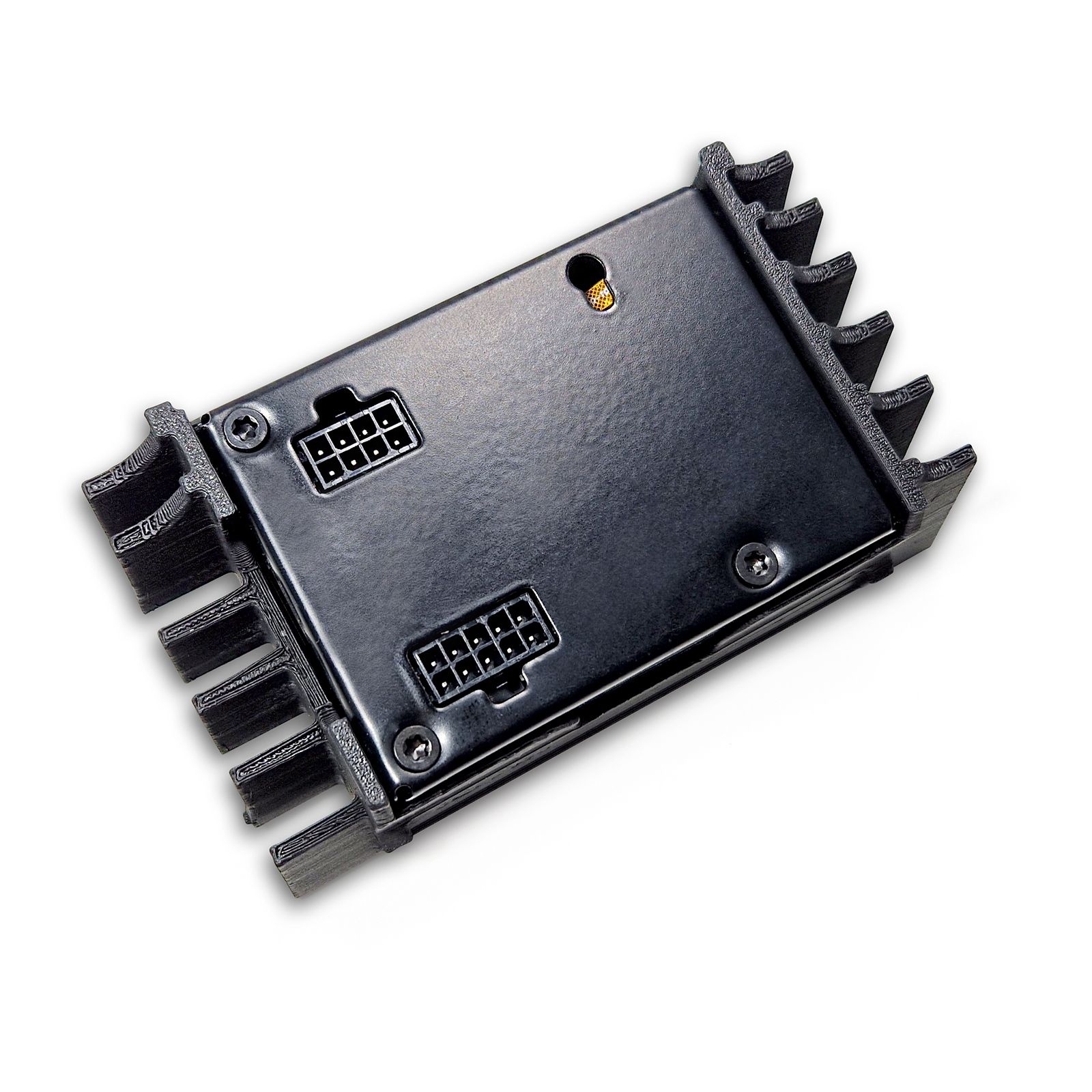

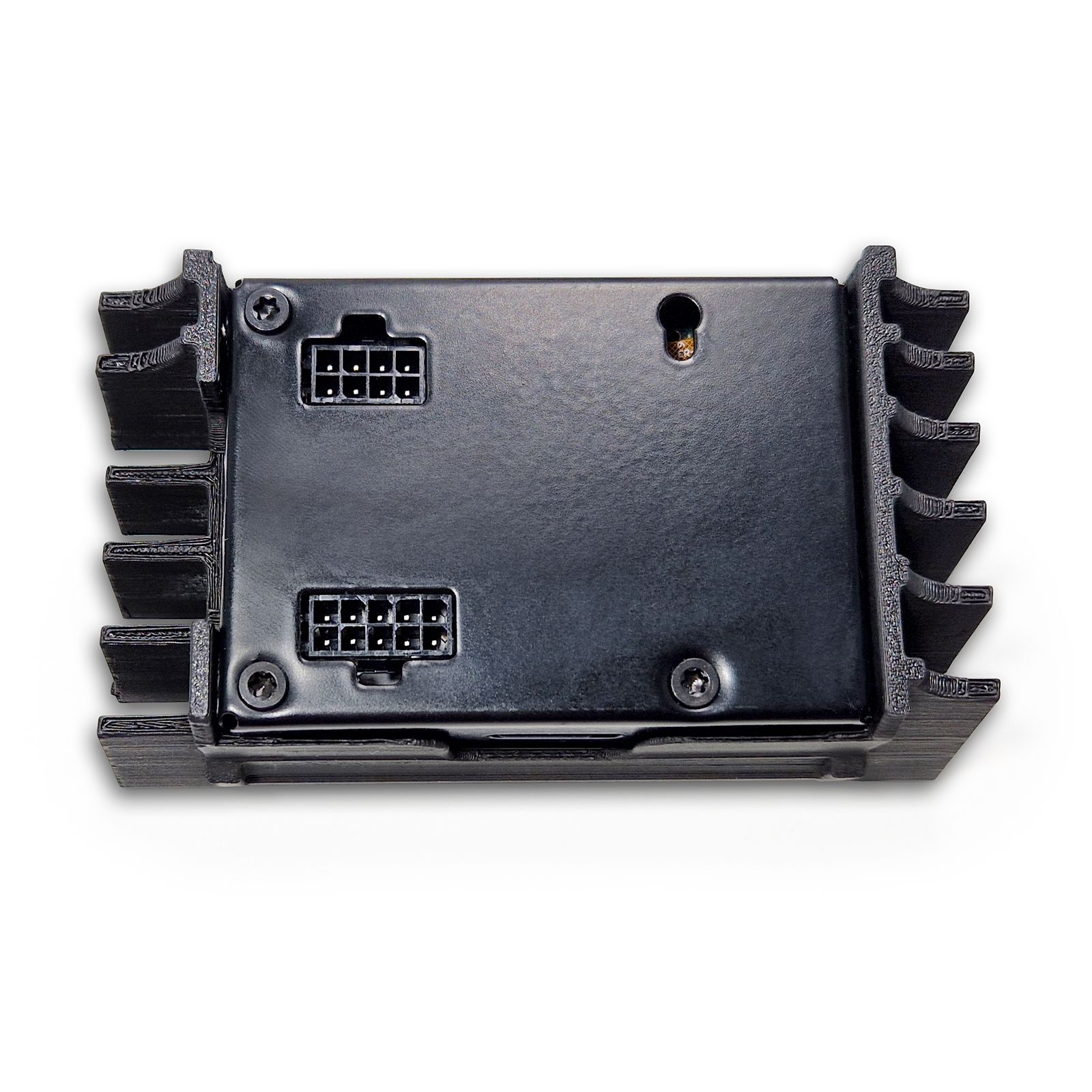

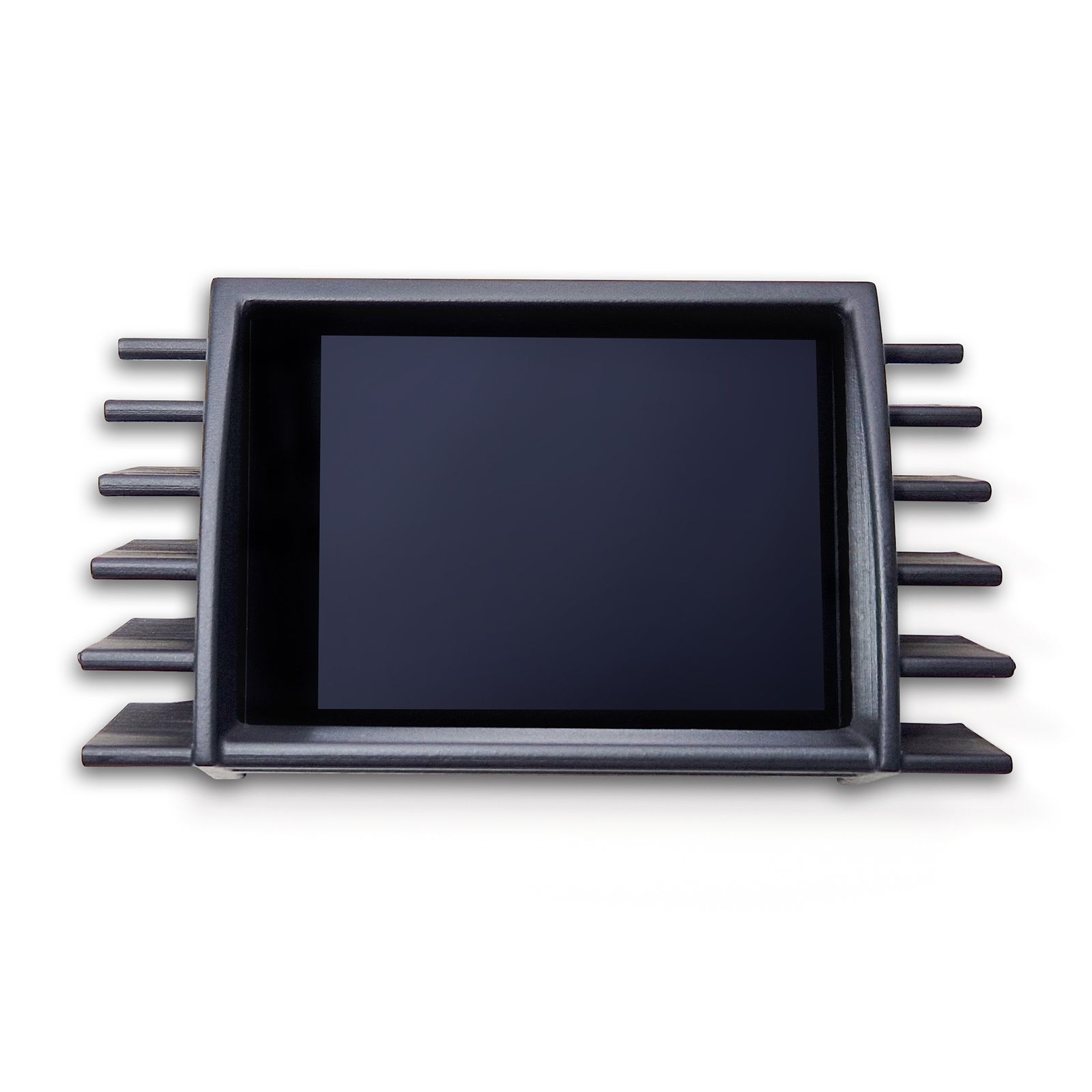

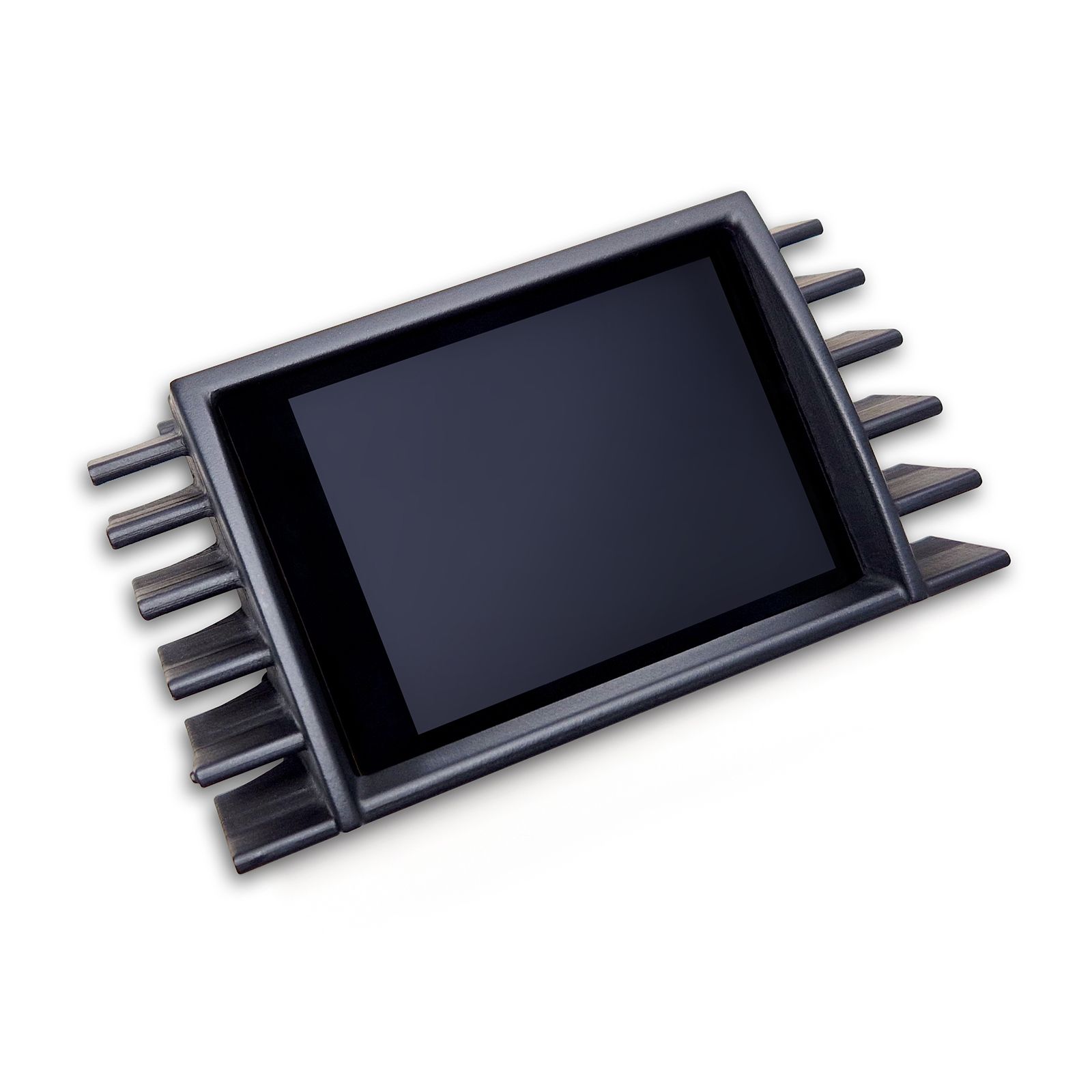

Встроенный дисплей данных MFD28 Gen2 на приборной панели.
Соединительный кабель для конкретного автомобиля
Краткое руководство
USB-кабель для передачи данных
SD-карта (предварительно установлена в дисплее)
адаптер SD-карты
Защитная пленка дисплея (для предотвращения бликов)
Подключение и расширение:
К четырем аналоговым входам можно подключить различные датчики — поддерживаются как линейные датчики 0–5 В, так и датчики NTC.
Наши собственные датчики Dsiplay с CAN-проверкой уже интегрированы в файлы TRI/TRX, и их необходимо только подключить:
AIN1: Датчик температуры
AIN2: Датчик температуры выхлопных газов типа K
AIN3: Датчик давления 0–10 бар
AIN4: Датчик давления наддува, абсолютное давление 0–5,5 бар.
Помимо аналоговых датчиков, вы также можете напрямую подключить наш внешний модуль вспышки с 8 светодиодами. Он может мигать разными цветами, обозначая пределы числа оборотов, а цвета можно удобно настроить на дисплее.
Датчик этанола подключен непосредственно к дисплею. Требуется подтягивающий резистор (10 кОм) между 5 В и сигналом. После этого вы можете прочитать и записать содержание этанола и температуру прямо на дисплее.
Расширенные возможности:
С помощью математических каналов вы можете связать данные датчиков вместе. Пользовательские таблицы позволяют создавать дополнительные датчики с 2D или 3D-картами.
Дополнительные аксессуары:
CC24000 SLM08 — Внешний флэш-модуль
CC22100 CBD08 — Восьмиканальный CAN-распределитель
CC22902 NTC01 — Датчик температуры жидкостей 1/8″ NPT
CC22903 TCC01 — преобразователь типа K 0–1250°C
CC22901 FLP01 — Датчик давления 0–10 бар (145 фунтов на квадратный дюйм) M10x1
CC22900 BST01 — Датчик абсолютного давления 0–5,5 бар (80 фунтов на квадратный дюйм)
Руководство по установке:
Мы предоставляем иллюстрированное руководство по установке, чтобы обеспечить плавный процесс установки.
Откройте для себя будущее кабины вашего BMW E46 с помощью нашего усовершенствованного дисплея. Если у вас есть какие-либо вопросы или вам нужна дополнительная информация, пожалуйста, свяжитесь с нами.
