Многофункциональный дисплей CANchecked для Ford MFD28 для Ford Bronco 2021 —

Дисплей вашего Ford Bronco — ваш информационный центр
Мы рады представить наш современный дисплей для моделей Ford Bronco. Этот революционный дисплей предоставляет вам полный доступ ко всем важным данным автомобиля. Мы действительно имеем в виду всю соответствующую информацию. Наш дисплей считывает эти данные напрямую через протокол Can-Bus и отображает их на нашем надежном дисплее MFD28. Дисплей Ford Bronco органично вписывается в дизайн вашего автомобиля и оснащен специально изготовленной рамкой, которая идеально дополняет его эстетику.
Специально адаптированный протокол Can-Bus был разработан с максимальной точностью, чтобы обеспечить максимально возможную скорость запроса.
Основные моменты:
Бесшовная интеграция в дизайн автомобиля
Считывание данных со 128 датчиков
10 индивидуально настраиваемых режимов отображения благодаря нашему DSS — программному обеспечению для настройки дисплея.
Предустановленные режимы отображения для быстрого старта
Простая установка по принципу «включай и работай» с помощью нашего комплекта кабелей — просто подключи и работай.
4 дополнительных аналоговых входа для мониторинга температуры выхлопных газов, давления масла и т. д.
Интегрированная возможность подключения датчика этанола
Оптимальная читаемость с дополнительной защитой от бликов.
Удобный для диагностики запрос датчика на уровне глаз
Регистрация данных – непрерывная или по требованию
Дополнительные возможности:
Трекер производительности: измеряйте время ускорения с помощью нашего виджета производительности — 0–100, 100–200, 0–200.
Регистрация данных: записывайте все данные на внутреннюю SD-карту — по запросу (начинайте с кончика пальца) или постоянно. Все данные с вашего последнего диска сохраняются.
Настраиваемые оповещения: активируйте и настраивайте предварительно установленные оповещения, например, о превышении температуры выхлопных газов 900 градусов.
4 дополнительных аналоговых входа: подключите дополнительные датчики, такие как датчики температуры или давления, для использования расширенных функций мониторинга, включая температуру выхлопных газов или противодавление выхлопных газов. Датчик этанола можно подключить к одному из цифровых входов.
Чтение/удаление ошибок: четко и быстро читайте и удаляйте сообщения об ошибках из блока управления двигателем.
Персонализация: настройте стартовый экран или выберите один из различных виджетов, чтобы настроить отображение в соответствии со своими предпочтениями.
Бесшовная интеграция с автомобилем: наш дисплей совместим со всеми моделями с левосторонним и правосторонним рулевым управлением.
Доступ ко всем данным автомобиля. По умолчанию мы предоставляем предварительно настроенный файл TRI для вашего дисплея. Вот список всех запрашиваемых датчиков, в том числе:
Температуры: температура охлаждающей жидкости двигателя, температура всасываемого воздуха, температура выхлопных газов, температура трансмиссии, температура заднего дифференциала, температура 4-кратных шин.
Давление: давление наддува, давление окружающей среды, давление масла, 4-кратное давление в шинах.
Лямбда/топливная смесь: целевое/фактическое значение лямбды, кратковременная адаптация лямбды, долгосрочная адаптация лямбды, MAF (массовый расходомер воздуха), нагрузка на двигатель, крутящий момент.
Динамика водителя: тормозное давление, скорость автомобиля, угол дроссельной заслонки/положение педали.
Прочее: обороты в минуту, общий угол опережения зажигания, передача, напряжение аккумулятора.
Аналоговые входы: вы можете добавить дополнительные датчики, такие как температура масла, давление топлива, давление масла, температура выхлопных газов и т. д., а также датчик этанола для применения с гибким топливом.
Обратите внимание, что не каждый движок предоставляет все эти данные.
Совместимость:
Рамка дисплея подходит ко всем моделям Ford Bronco, начиная с 2021 года.

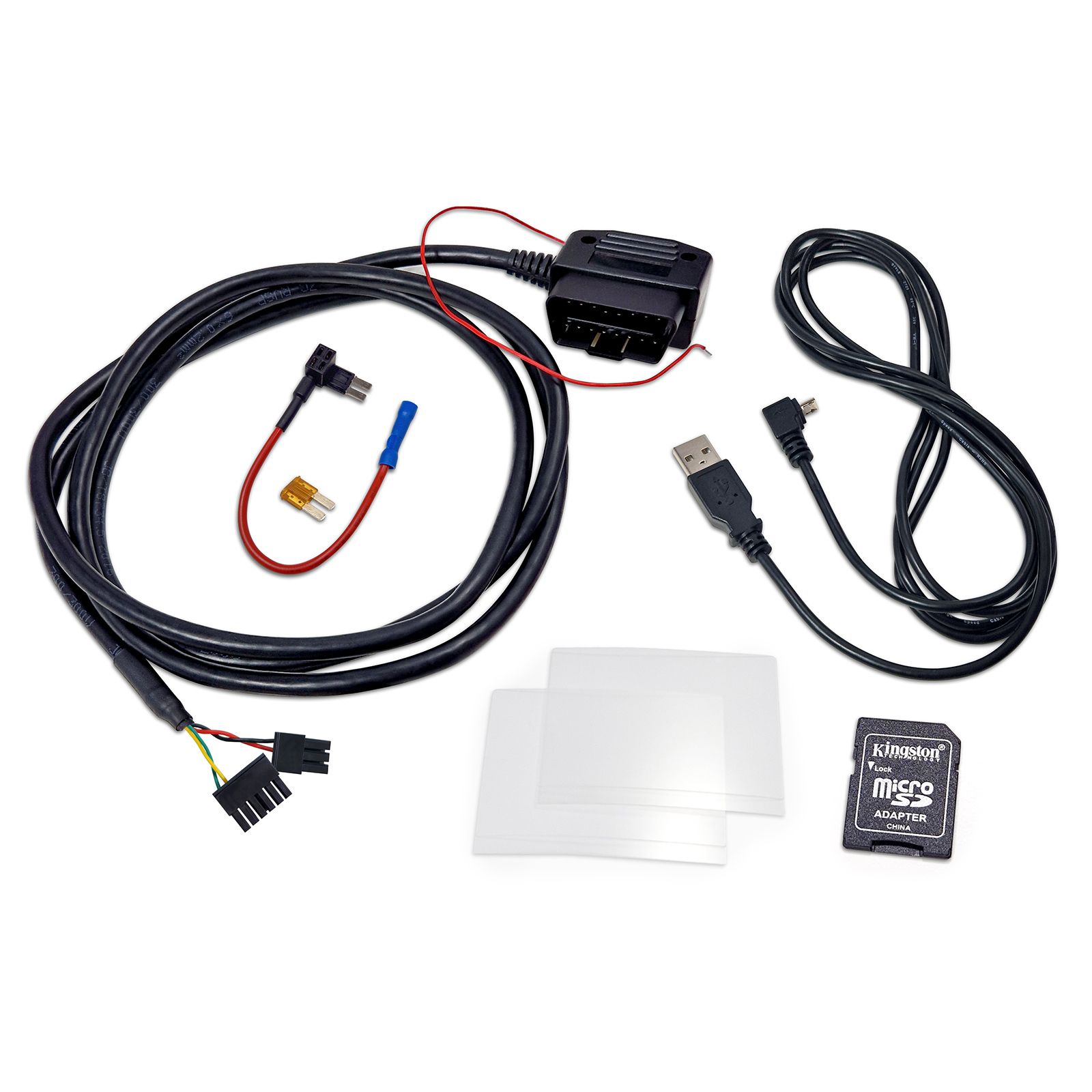

Содержимое упаковки:
Каждая поставка включает в себя:

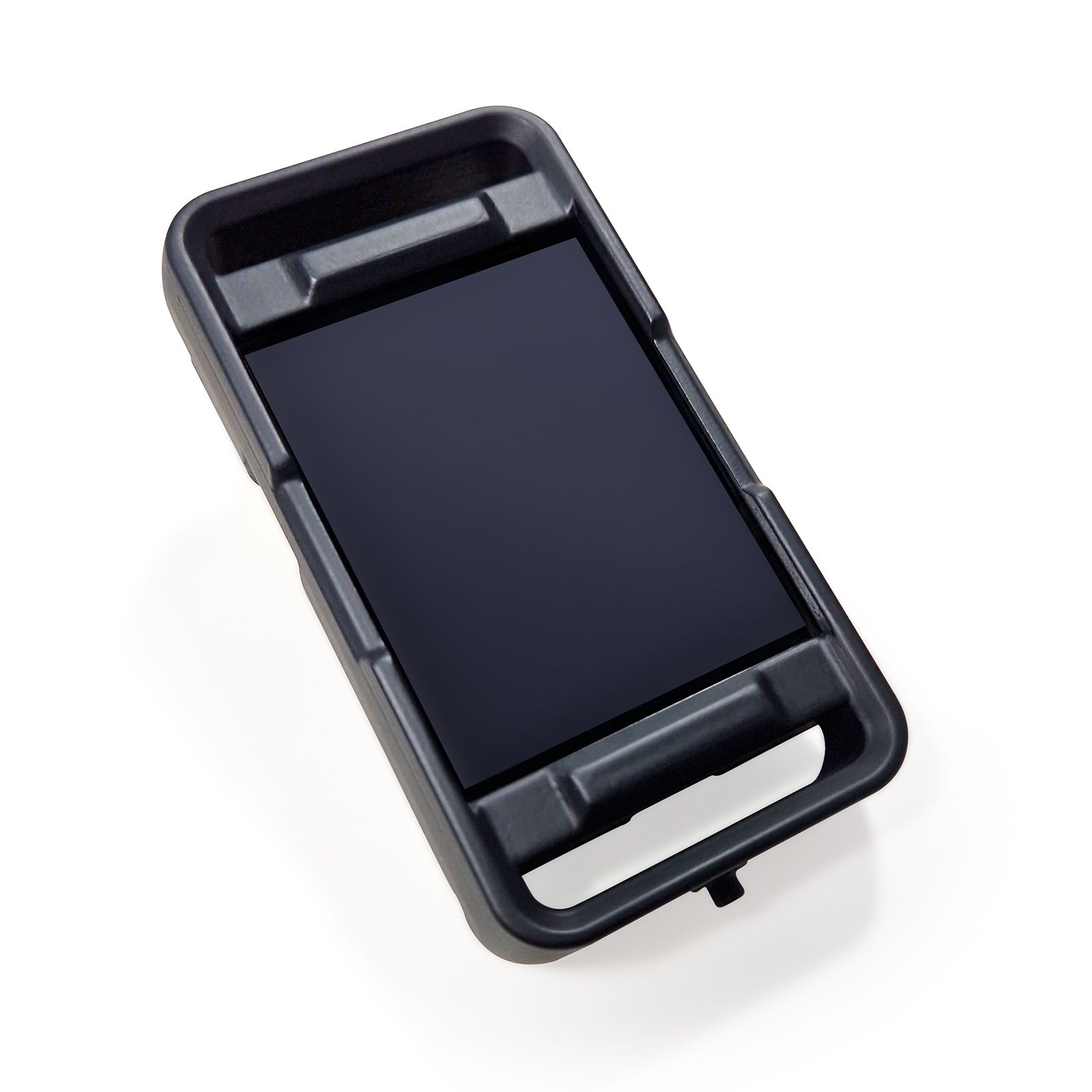

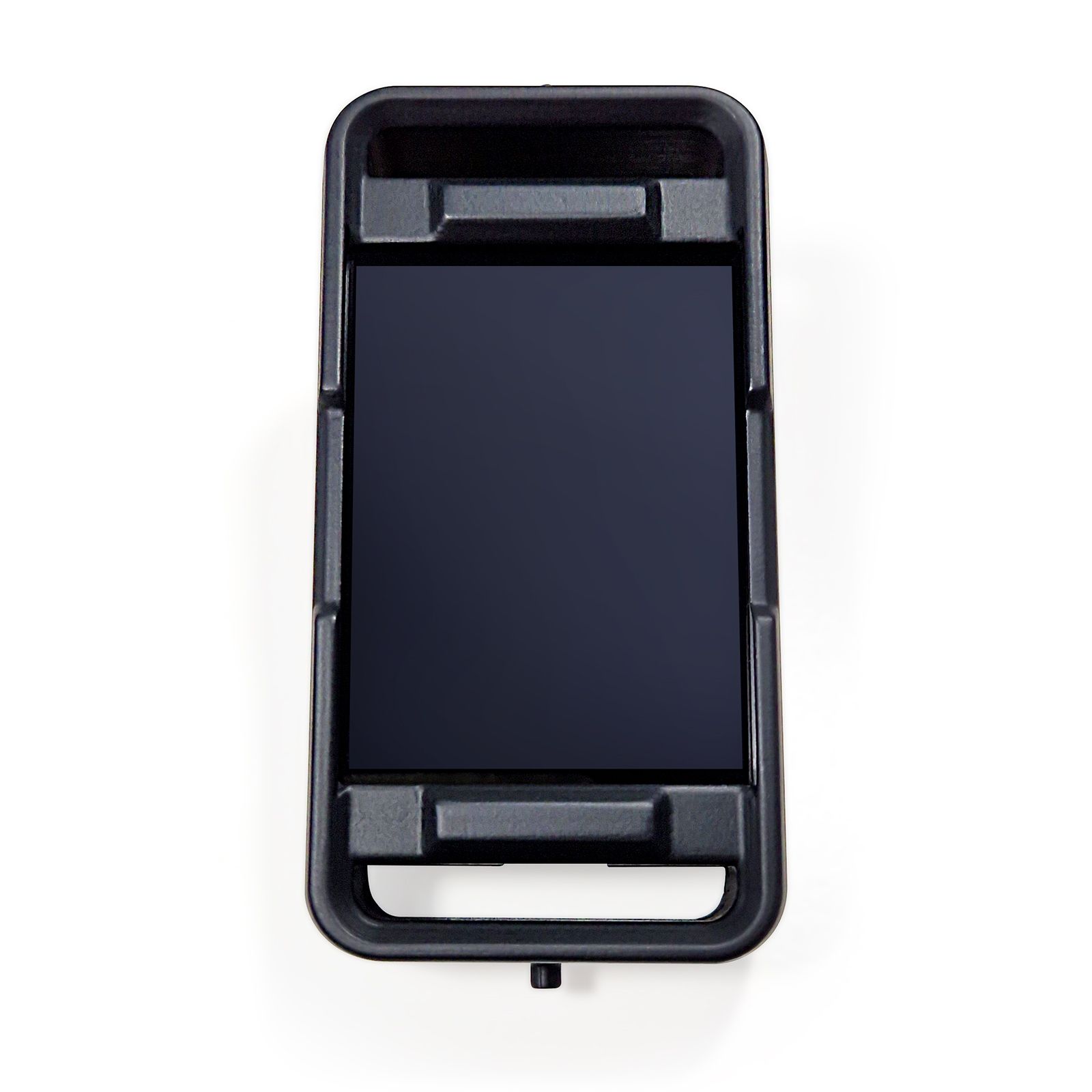

Встроенный дисплей данных MFD28 Gen2 в вентиляционной решетке.
Соединительный кабель для конкретного автомобиля
Краткое руководство
USB-кабель для передачи данных
SD-карта (предварительно установлена в дисплее)
адаптер SD-карты
Защитная пленка для экрана дисплея (для предотвращения отражений)
Подключение и расширение:
К четырем аналоговым входам можно подключить различные датчики — поддерживаются как линейные датчики 0–5 В, так и датчики NTC.
Наши собственные датчики Dsiplay с CAN-проверкой уже интегрированы в файлы TRI/TRX, и их необходимо только подключить:
AIN1: Датчик температуры
AIN2: Датчик температуры выхло��ных газов типа K
AIN3: Датчик давления 0–10 бар
AIN4: Датчик давления наддува, абсолютное давление 0–5,5 бар.
Помимо аналоговых датчиков, вы также можете напрямую подключить внешний модуль вспышки с 8 светодиодами. Он может мигать разными цветами, обозначая пределы оборотов, а цвета можно удобно настроить на дисплее.
Датчик этанола можно подключить непосредственно к дисплею. Требуется подтягивающий резистор (10 кОм) между 5 В и сигналом. После этого вы можете считывать и регистрировать содержание этанола прямо на дисплее.
Расширенные возможности:
С помощью Math Channels вы можете связать данные датчиков вместе. Пользовательские таблицы позволяют создавать дополнительные датчики с 2D или 3D-картами.
Дополнительные аксессуары:
CC24000 SLM08 — Внешний флэш-модуль
CC22100 CBD08 — Восьмиканальный CAN-распределитель
CC22902 NTC01 — Датчик температуры жидкостей 1/8″ NPT
CC22903 TCC01 — преобразователь типа K 0–1250°C
CC22901 FLP01 — Датчик давления 0–10 бар (145 фунтов на квадратный дюйм) M10x1
CC22900 BST01 — Датчик абсолютного давления 0–5,5 бар (80 фунтов на кв. дюйм)
Руководство по установке:
Мы предоставляем иллюстрированное руководство по установке, чтобы облегчить установку.
Раскройте весь потенциал вашего Ford Bronco с помощью нашего усовершенствованного дисплея. Если у вас есть какие-либо вопросы или вам нужна дополнительная информация, мы здесь, чтобы помочь вам.
