Комплект жгута проводов топливных элементов Radium Engineering

ОБЗОР
Комплект подвески топливных элементов — отличное дополнение для более быстрых пит-стопов. Гонщики обычно имеют запасной модуль топливного насоса FCST-X на яме на случай возникновения проблем с топливным насосом, электропроводкой и т. д. Благодаря наличию подводящего жгута на обоих блоках FCST-X весь насос в сборе можно быстро заменить без каких-либо инструментов.
СОВМЕСТИМОСТЬ
-РАДИУМ ИНЖИНИРИНГ FCST-X (или FCST)
Каждый из 26 проводов 10awg с предварительной заделкой имеет уникальные идентификационные метки, связанные с маркировкой FCST-X. Однако их по-прежнему можно использовать со старыми версиями FCST, имеющими немного другую маркировку.
-ТОПЛИВНЫЕ ЭЛЕМЕНТЫ РАДИУМ ИНЖИНИРИНГ СЕРИИ РА
Разработан специально для установки по периметру топливных элементов серии RA. Чтобы другой топливный элемент был напрямую совместим, расстояние между болтами должно составлять 3,6–5,7 дюйма (91–145 мм).
Расстояние между болтовыми отверстиями переборочного крепления совместимо со всеми топливными элементами серии Radium Engineering RA. Его можно установить в любом месте по периметру топливного элемента. Кроме того, крепление можно поворачивать внутрь или наружу с разницей в расположении 3 дюйма (76 мм).
КАК РАБОТАЕТ СБОРКА
1. Подсоедините промаркированные провода кольцевых клемм к шпилькам FCST-X.
2. Установите крепление, используя крепеж топливного элемента.
3. Прикрепите переборочный разъем к креплению.
4. Обрезаем и обжимаем контакты проводов.
5. Установите контакты в разъем.
6. Установите уплотнения заглушек во все открытые полости.
7. Соберите и заполните жгут проводов шасси.
Нажмите ссылку инструкции для получения более подробной информации.
ЧТО НЕОБХОДИМО
1. Для штампованных контактов требуются обжимные устройства с открытым корпусом.
2. Хотя для разъема предусмотрены контакты, проводка для жгута шасси не включена.
3. Хотя это и не требуется, жгут проводов (расширяемая втулка, клейкая тканевая лента и т. д.) не входит в комплект поставки.

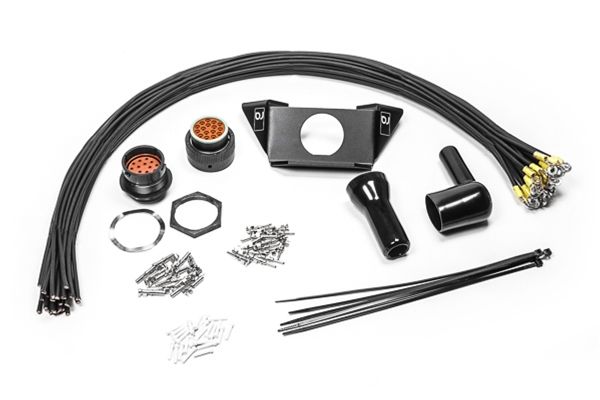

ВКЛЮЧАЕТ
— Кронштейн топливного элемента из анодированного алюминия.
-Экологически герметичный разъем переборки CPC с внутренней резьбой
-Экологически герметичный разъем CPC «папа»
— Штампованные гнездовые контакты с открытым корпусом 14-10awg (x16)
-Штампованные контакты с открытым корпусом 14-10AWG (x16)
-Черный резиновый сапог, прямой.
-Черный резиновый чехол, прямой угол.
— Шестигранная гайка панели переборки
-Переборочная стопорная волнистая шайба
-Заглушки для пустых полостей (25 шт.)
-Кабельные стяжки (x5)

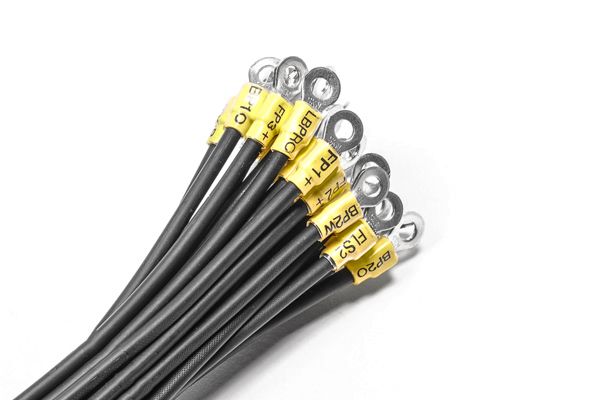

-Маркированный провод 10AWG с предварительно заделанными кольцевыми клеммами (26 шт.)
Инструкция PDF
