Комплект сантехники топливной рампы для Nissan R35 GT-R VR38DETT Radium Engineering

ПОРТЫ И ФИТИНГИ
Отверстия топливной рампы предназначены для 8AN ORB.
8AN Переходные фитинги ORB
8AN ORB Демпферы топливных импульсов
Адаптеры манометра топлива
КОМПЛЕКТ САНТЕХНИКИ

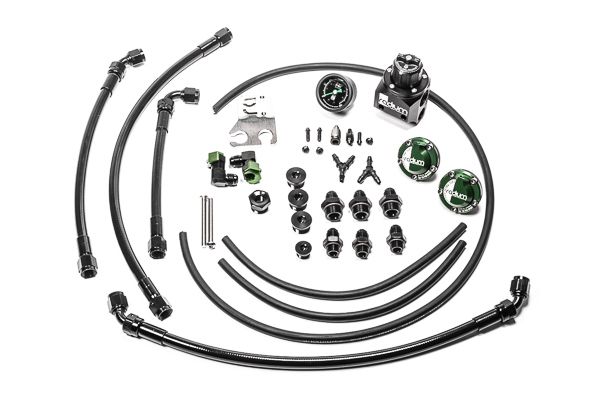

20-0956-PK Сантехника топливной рампы, Nissan R35 GT-R
При использовании с топливными рейками 20-0556-02 этот комплект позволяет выполнить установку болтами по принципу «подключи и работай». Крепление из нержавеющей стали, если предусмотрено для Radium FPR. Низкопрофильные переходники SAE под углом 90 градусов с топливными шлангами из ПТФЭ соединяют OEM-линии подачи твердого топлива с FPR. Топливопроводы из ПТФЭ проходят от FPR к портам задней топливной рампы. В комплект поставки входят два демпфера импульсов радиевого топлива, манометр и все необходимые переходные фитинги.

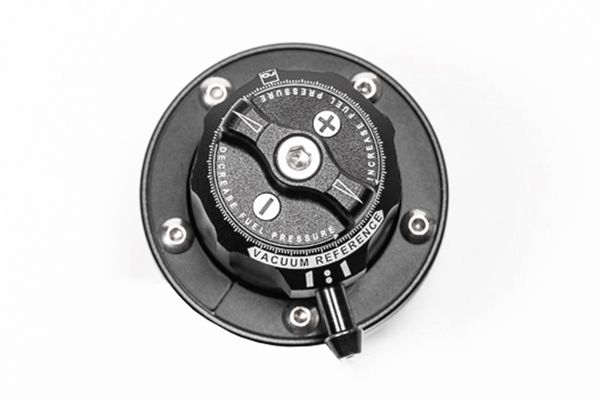

Регуляторы серии RA оснащены первой функцией регулировки давления без инструментов. Контргайка и установочный винт больше не требуются. Простым поворотом ручки давление будет увеличиваться или уменьшаться. Чтобы облегчить регулировку давления, предусмотрены дополнительные фиксаторы, обеспечивающие тактильную обратную связь с пользователем. Каждый фиксатор допускает регулировку на 1 psi (+/-0,5 psi) в зависимости от текущего давления топлива.
Регуляторы серии RA оснащены поворотным на 360 градусов портом эталонного вакуума с двойным уплотнительным кольцом. Это первый случай в отрасли. Это позволяет установщику быстро направить вакуумный фитинг в любом направлении без использования инструментов.

В комплект входят 4 сменных фитинга для вакуумных портов с резьбой 10–32, подходящие для всех сценариев.
1. Фитинг с шипами: черный оцинкованный штуцер диаметром 3/16 дюйма (5 мм), изготовленный из высокопрочной стали и совместимый со следующими вакуумными шлангами: 5/32 дюйма (4 мм), 3/16 дюйма (5 мм) и 7/32 дюйма (6 мм).
2. Фитинг с наружной резьбой 3AN: черный оцинкованный переходник, изготовленный из высокопрочной стали и совместимый с концами шлангов 3AN.
3. Соединение нажатием: фитинг из никелированной латуни с уплотнительными кольцами из буна-N, совместимый с трубками из твердого пластика с внешним диаметром 1/4 дюйма.
4. Вакуумная пробка: винт из нержавеющей стали с черным оксидом, который используется для поддержания постоянного (нединамического) давления топлива.
Инструкция PDF
