Комплект сантехники для топливной подвески MK5 Supra Microglass Radium Engineering

20-0761-0X КОМПЛЕКТ САНТЕХНИКИ ТОПЛИВНОГО ПОДВЕСКИ, MK5
В эти комплекты сантехники входит все необходимое для подсоединения топливной системы между подвеской топливного насоса Radium и топливной рампой для впрыска в порт.

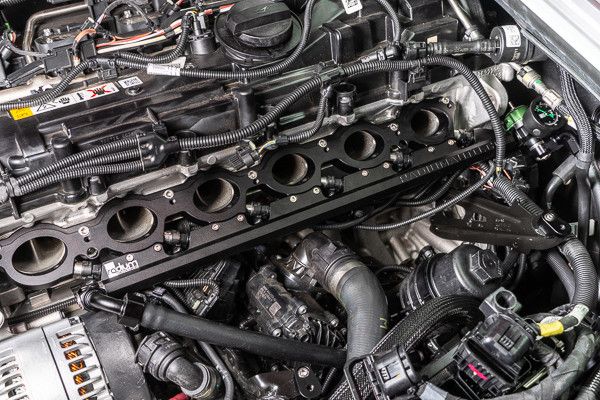

Конец шланга PuskLok под углом 90 градусов -8AN (показан внизу слева) входит в комплект поставки для подсоединения к фитингу топливной рампы впрыска с наружной резьбой -8AN (не входит в комплект).

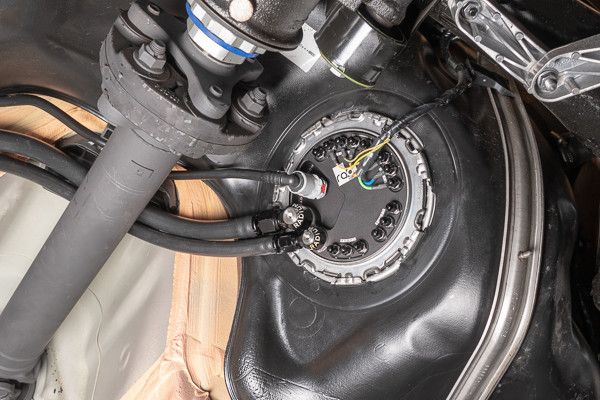

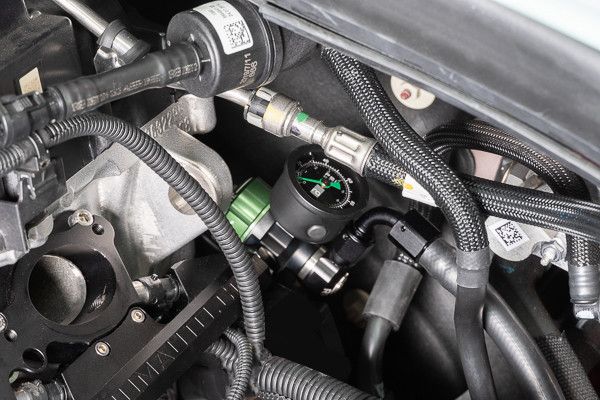

Конец шланга PuskLok под углом 90 градусов -6AN (внизу) входит в комплект поставки для подсоединения к фитингу FPR -6AN с наружной резьбой вторичного рынка (не входит в комплект). Топливный шланг -6AN (3/8 дюйма) идет к возвратному отверстию подвески топливного насоса.
Подающий и/или возвратный шланг можно легко модифицировать для установки встроенного гибкого датчика топлива. Кроме того, шланги проходят через держатели топливопроводов из алюминиевых заготовок.

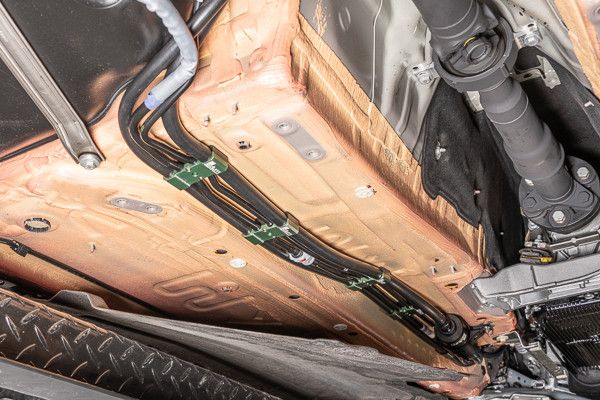

Как показано ниже, предусмотрен специальный фиксатор, предотвращающий контакт магистралей с карданным валом и выхлопной системой при пересечении туннеля.

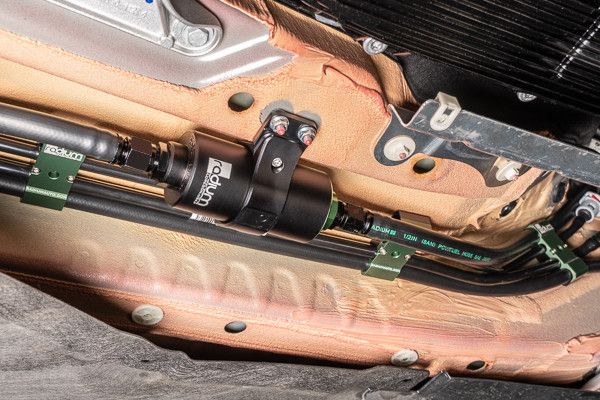

Подающий шланг -8AN (1/2 дюйма) проходит от подвески топливного насоса через входящий в комплект топливный фильтр с использованием специально разработанного болтового крепления MK5 Supra, как показано ниже.
В зависимости от выбранного комплекта (-03,-05) топливный фильтр будет комплектоваться различными элементами. Перейдите ЗДЕСЬ для получения дополнительной информации о фильтрующих элементах.

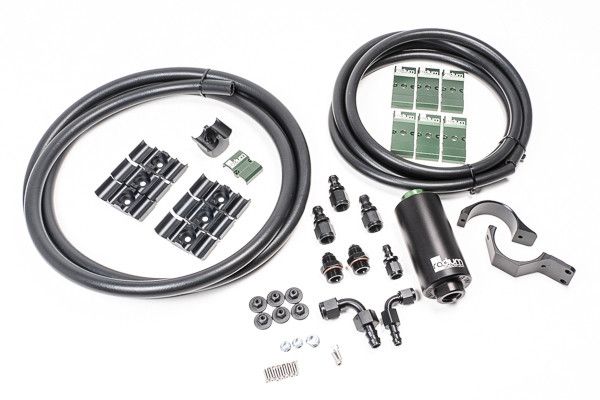

ВКЛЮЧАЕТ
-Топливный фильтр микростекло
-8AN Фитинги адаптера топливного фильтра
-Заготовка из алюминия MK5 Supra Крепление фильтра
— Концы шлангов 8AN и 6AN PushLok
-8AN Шланг подачи топлива
-6AN Шланг возврата топлива
-Фиксаторы топливной магистрали
-Оборудование из нержавеющей стали
Инструкция PDF
