Комплект крепления топливной магистрали MK5 Supra Radium Engineering

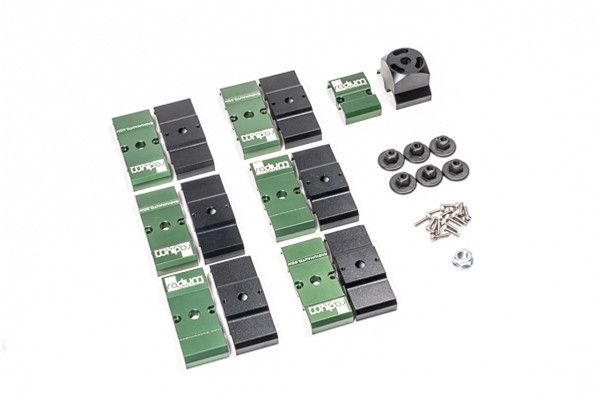

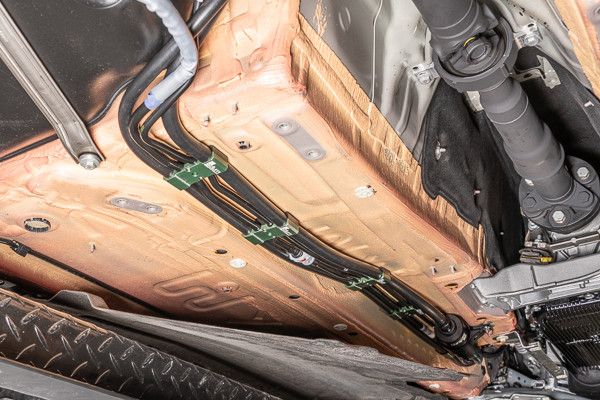

На заводе используются пластиковые фиксаторы для крепления линий подачи OEM и EVAP. Эти топливопроводы проходят от задней части автомобиля к передней. В этом комплекте Radium Engineering используются алюминиевые фиксаторы из заготовок, которые заменяют варианты OEM. Кроме того, они позволяют использовать дополнительные места для шлангов для больших топливопроводов, как показано ниже.

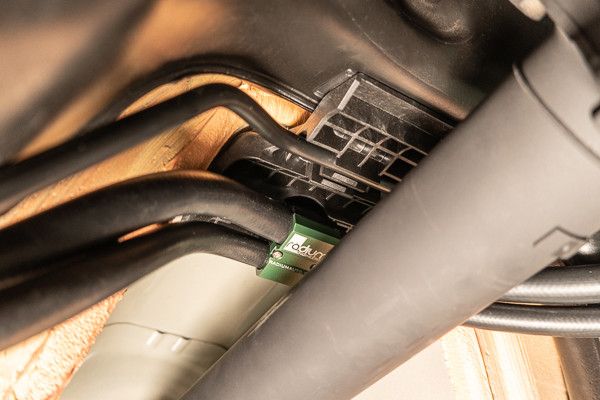

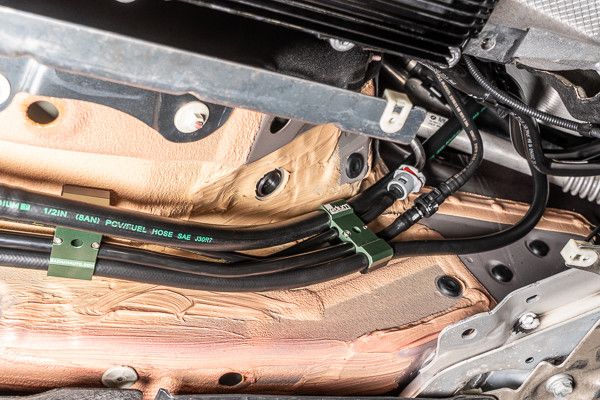

Фиксатор, показанный в центре рисунка ниже, расположен дальше всего к передней части автомобиля.

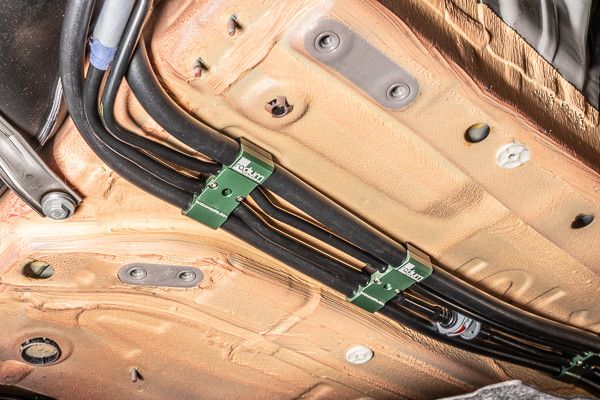

В центре рисунка ниже показан самый дальний четырехсторонний фиксатор в задней части автомобиля.

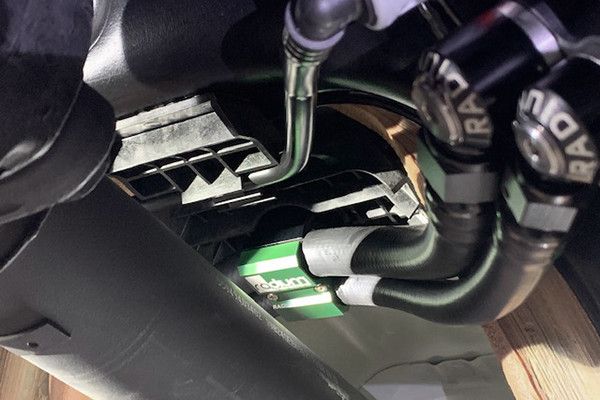

Ниже показан самый дальний фиксатор сзади. Это двухсторонний фиксатор, который предотвращает контакт магистралей с карданным валом и выхлопной системой при пересечении туннеля.
Никакого сверления, резки или каких-либо постоянных модификаций не требуется. Монтажное оборудование обеспечивается с использованием OEM-резьбы.
ПРИМЕЧАНИЯ
1. Анодированный алюминий 6061 с деталями из нержавеющей стали, устойчивыми к окислению.
2. В комплект фиксаторов топливопровода не входят топливопроводы вторичного рынка.
3. Совместим со шлангами для радиевого топлива/PCV 6AN (обратный) и 8AN (подача).

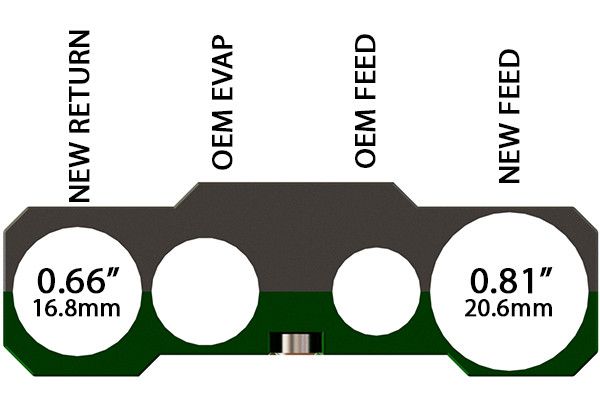

4. Ознакомьтесь с указанными размерами, чтобы определить совместимость топливопроводов.
5. Невозможно определить, какого размера совместимы различные типы топливопроводов (резиновые, плетеные, ПТФЭ, алюминиевые, стальные и т. д.).
Инструкция PDF
