Гибкий адаптер датчика топлива с разделенным потоком Радиевая инженерия

Гибкие топливные датчики измеряют содержание этанола. Их можно использовать в обратной линии FPR. Но для повышения точности и сокращения времени отклика датчик следует устанавливать перед топливными форсунками в подающей линии. В этом случае ожидайте увидеть падение давления до ~ 10 фунтов на квадратный дюйм, если несколько насосов используются с мощным двигателем.

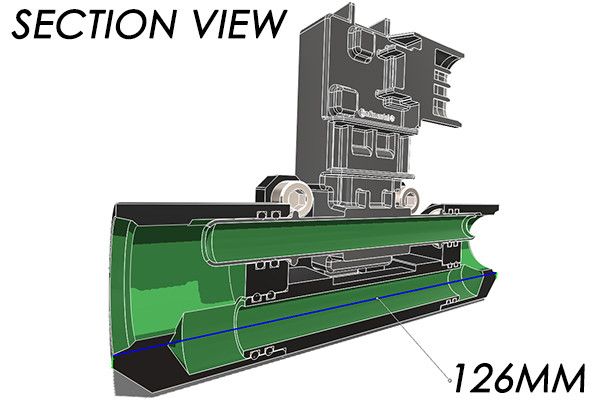

Как показано выше, адаптер Radium Engineering разделяет поток топлива на вспомогательный канал, параллельный датчику. Поскольку гибкий датчик топлива расположен непосредственно на пути потока топлива, он будет считывать содержание поступающего этанола при высоких и низких нагрузках двигателя. Традиционно этот дополнительный путь потока может быть реализован с помощью шланга и Y-образных фитингов. Однако гибкий адаптер датчика топлива Radium Split-Flow менее сложен, значительно компактен и обеспечивает решение для монтажа популярного гибкого датчика топлива GM 13577429 (показан ниже).

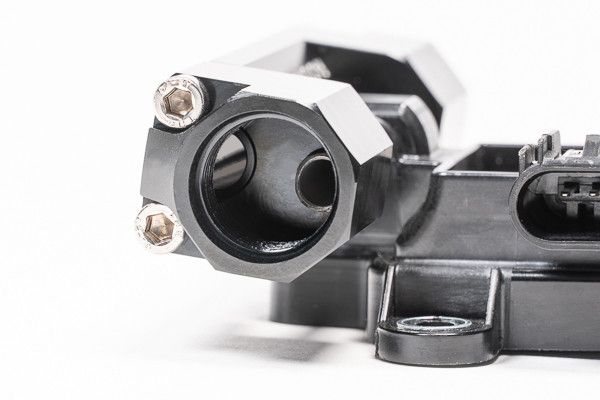

Для крепления предусмотрены два болта с головкой под торцевой ключ M6x1,0 мм.
Кроме того, положение датчика можно менять в любой момент, даже когда он установлен и подключен к водопроводу.

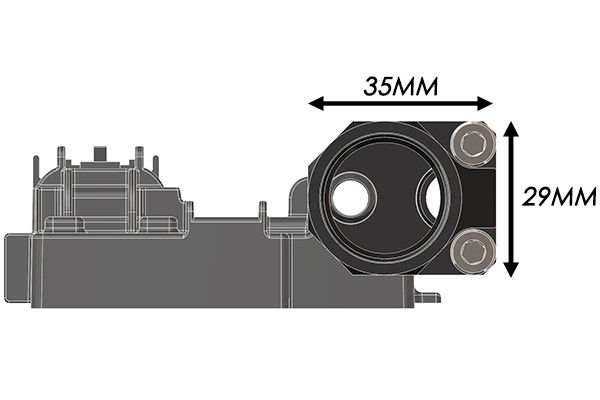

Это отлично подходит для обеспечения правильного расстояния между окружающими компонентами.
Можно приобрести уникальные адаптеры торцевого порта 10AN ORB.

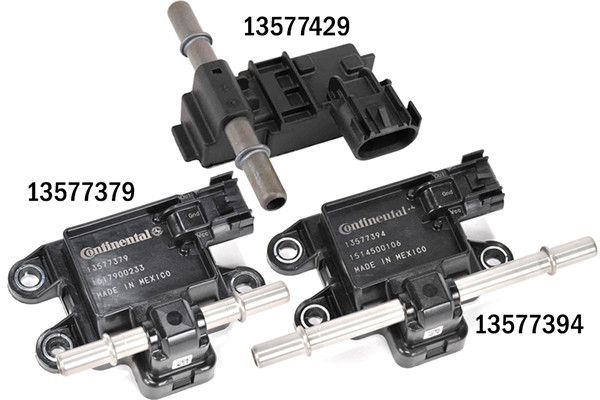

1. Номер GM: 13577429.
ПРИМЕЧАНИЕ. Этот датчик такой же, как и в AEM 30-2200/30-2201, ECU Master WHP, MaxxECU 1282, Fuel Tech 5005100353/5011100354 и комплектах Cobb Tuning.

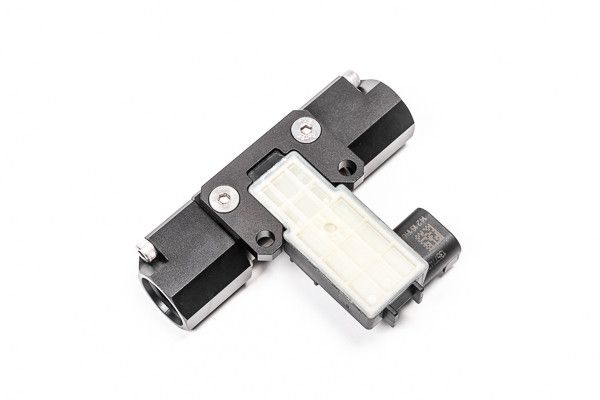

Совместим с прилагаемым креплением (показано ниже).
2. Номер GM: 13577379.
Этот датчик уже имеет 3 пригодных для использования монтажных отверстия. Предоставленное крепление использовать нельзя.

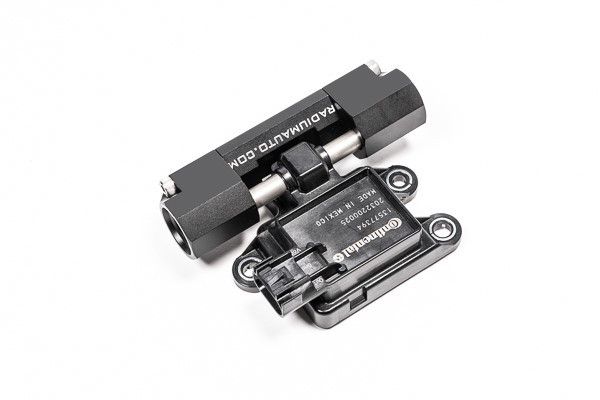

3. Номер GM: 13577394.
ПРИМЕЧАНИЕ. Этот датчик аналогичен комплекту Haltech HT-011000.
Этот датчик уже имеет 3 пригодных для использования монтажных отверстия. Предоставленное крепление использовать нельзя. Для сборки данного датчика (показан выше) требуется небольшая модификация, описанная в инструкции.

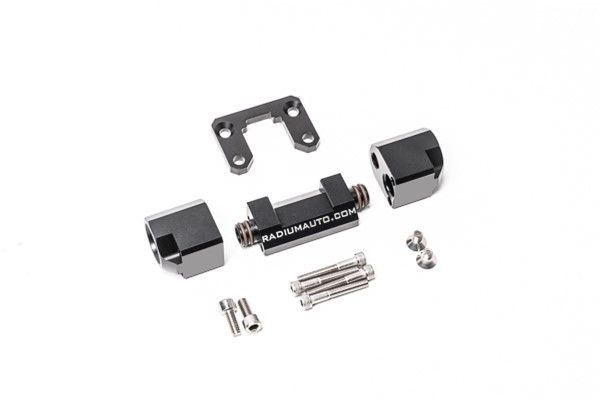

ОСОБЕННОСТИ
-4 шт. Заготовка из алюминия 6061
-Черный анодированный и лазерная гравировка
-10AN (5/8 дюйма) эквивалентный расход
-Можно использовать на линии подачи или возврата топлива.
-8 двойных уплотнительных колец FKM (основное и резервное)
— Метрическая фурнитура из нержавеющей стали.
Инструкция PDF
