CANchecked TCC01 Преобразователь термопары и трехходовой DTM

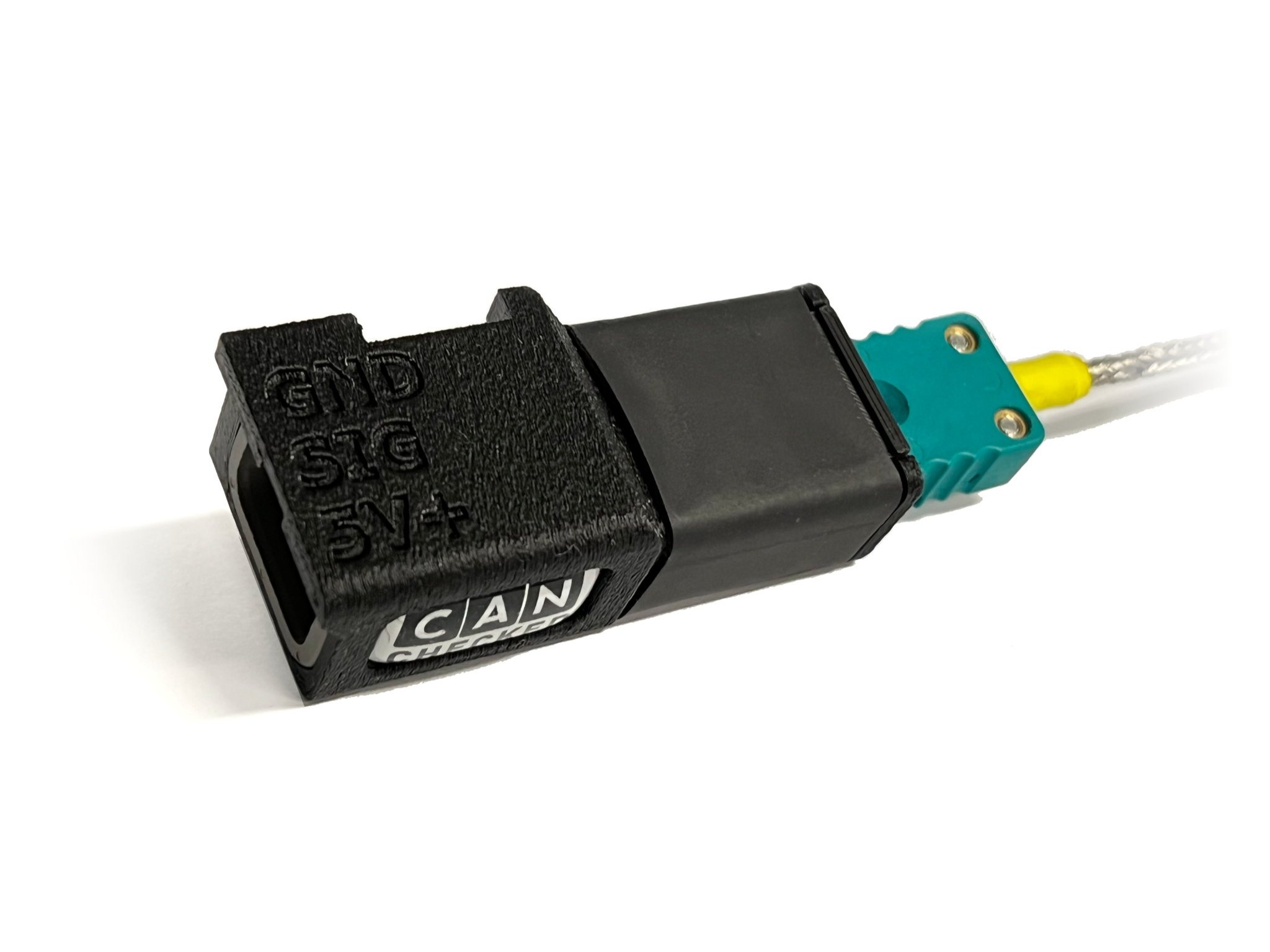

Преобразователь термопары (TCC01) с розеткой
TCC01 — это так называемый «усилитель термопары» — устройство, которое усиливает и преобразует сигнал датчика типа K — наш простой преобразователь термопары.
С помощью нашего TCC01 вы можете легко подключить датчик температуры выхлопных газов, например:

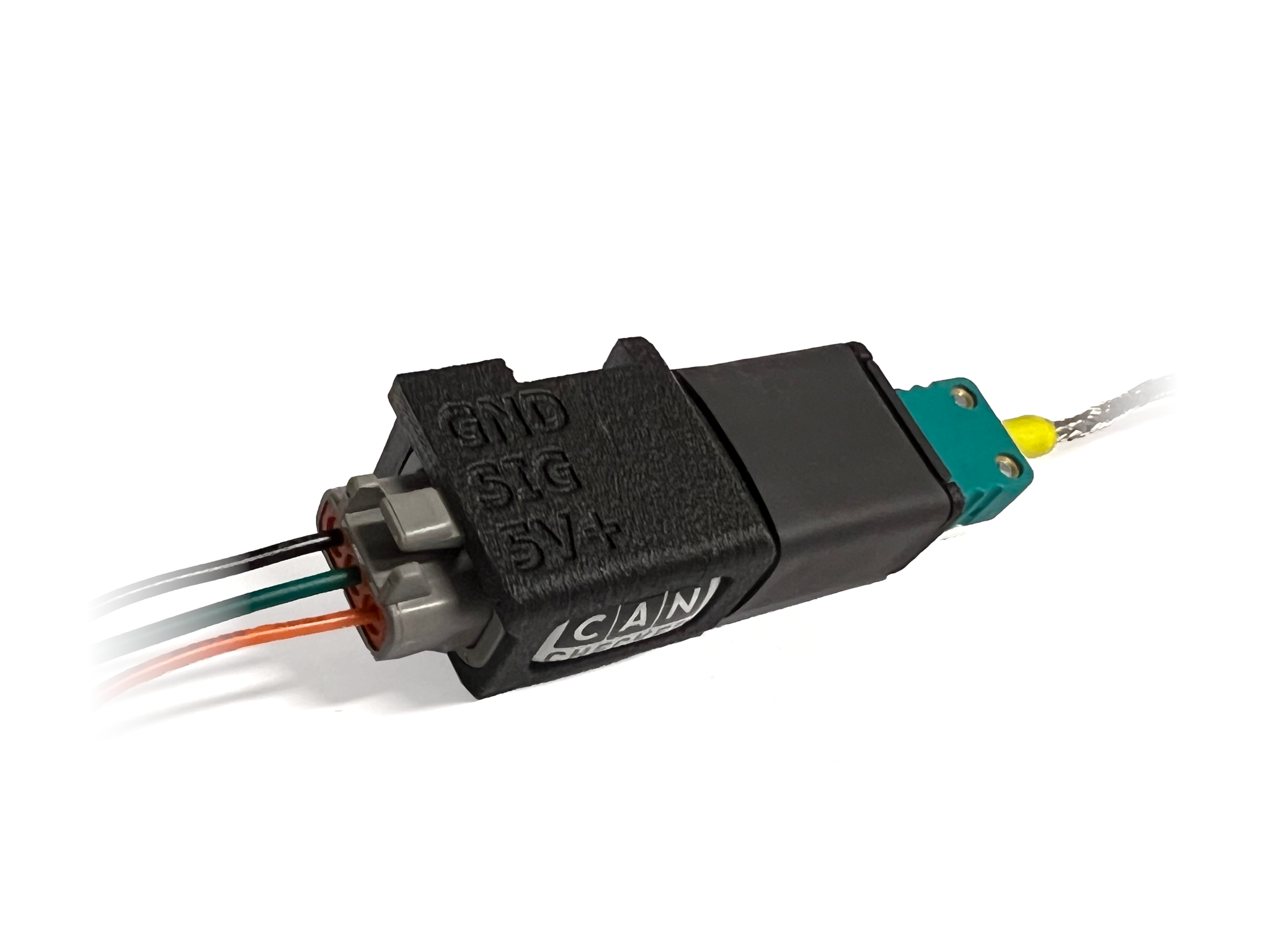

Вставьте датчик типа K с одной стороны в преобразователь, а с другой стороны используйте вилку DTM для подачи питания через 5 В, заземления и сигнала для вашего блока управления или дисплея данных.
Особенности TCC01
Надежный усилитель термопары
Вход типа K с компенсацией холодного спая

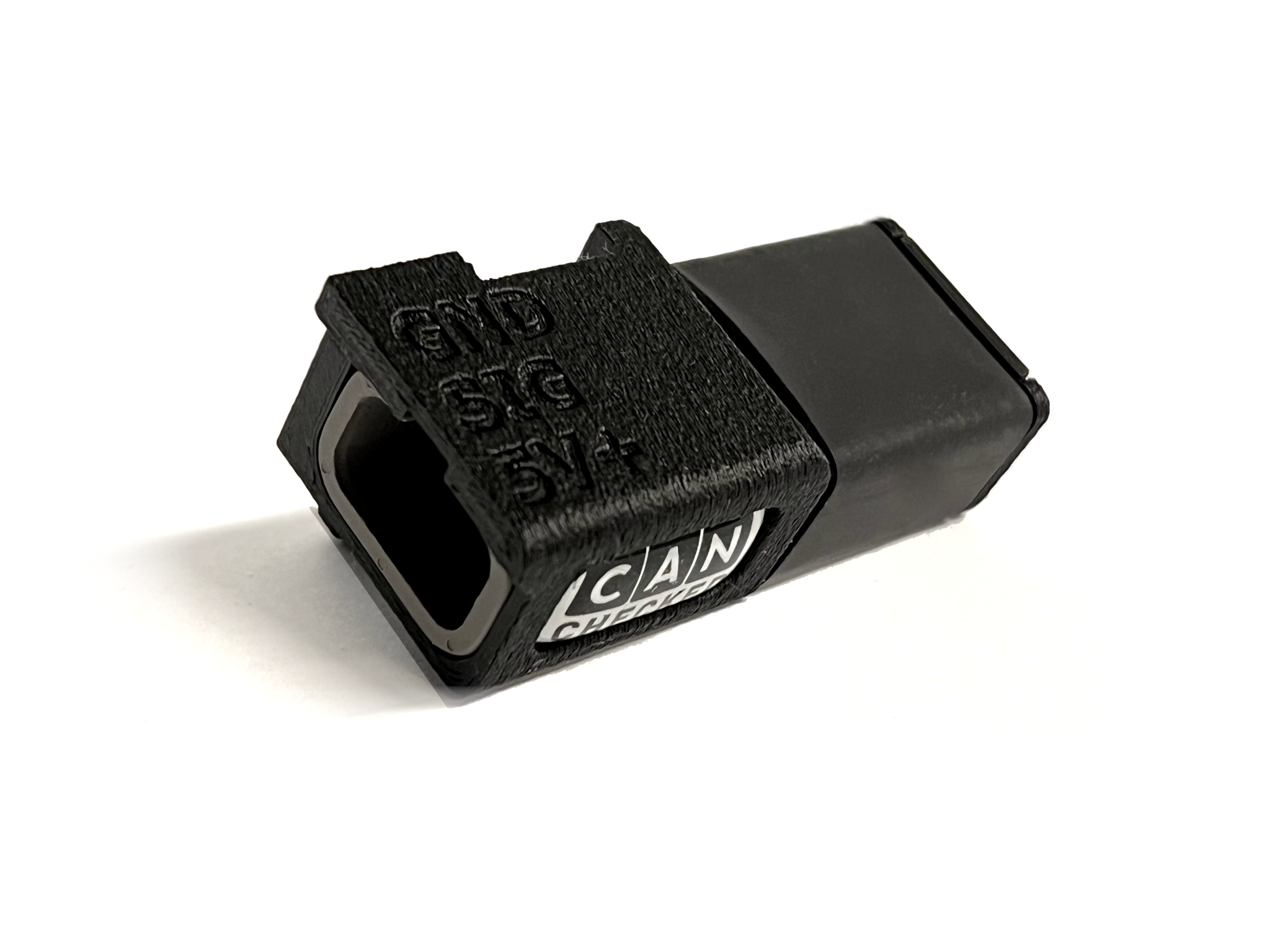

Разъем DTM06-3S

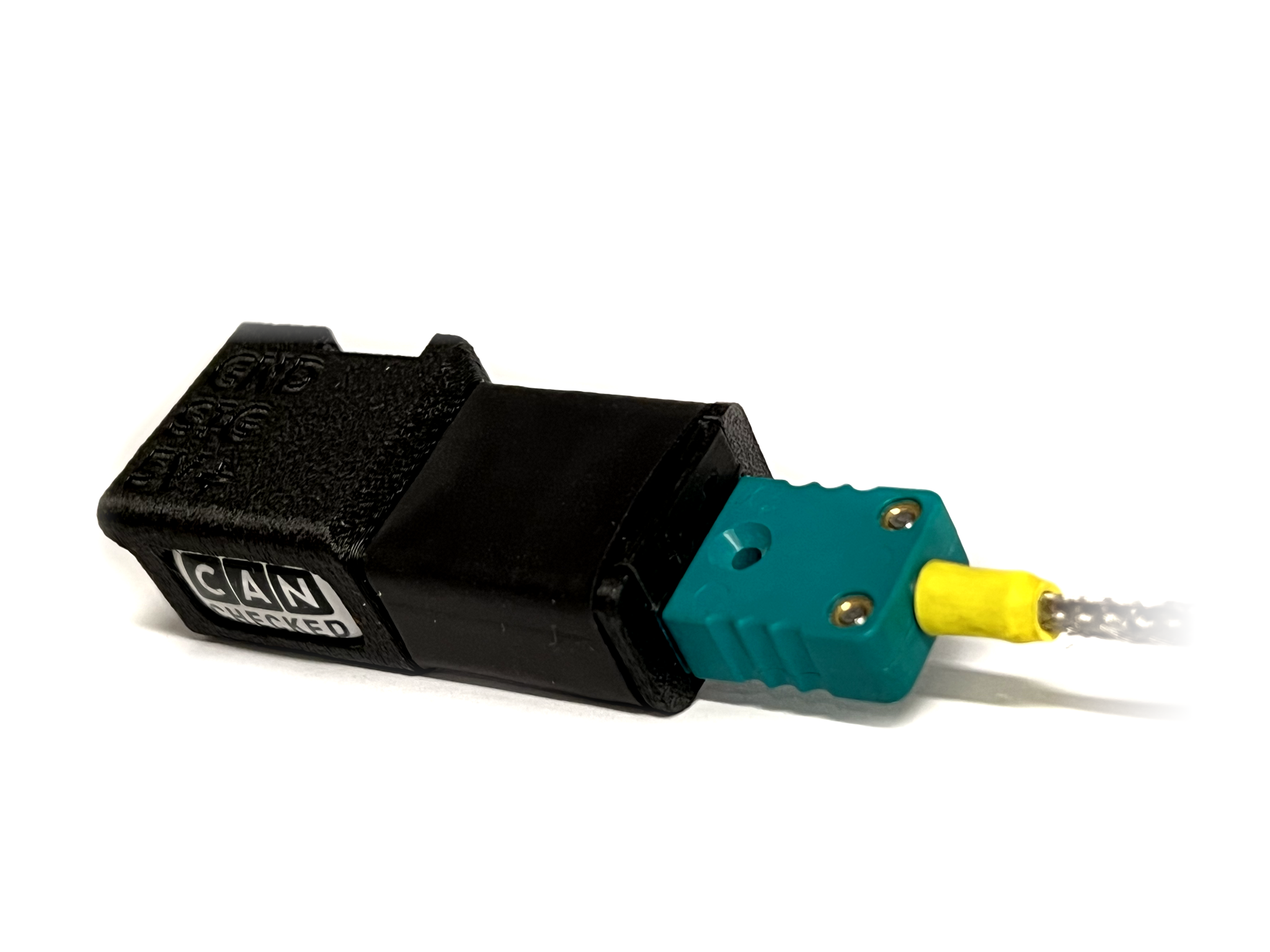

Стандартные мини-разъемы для термопар

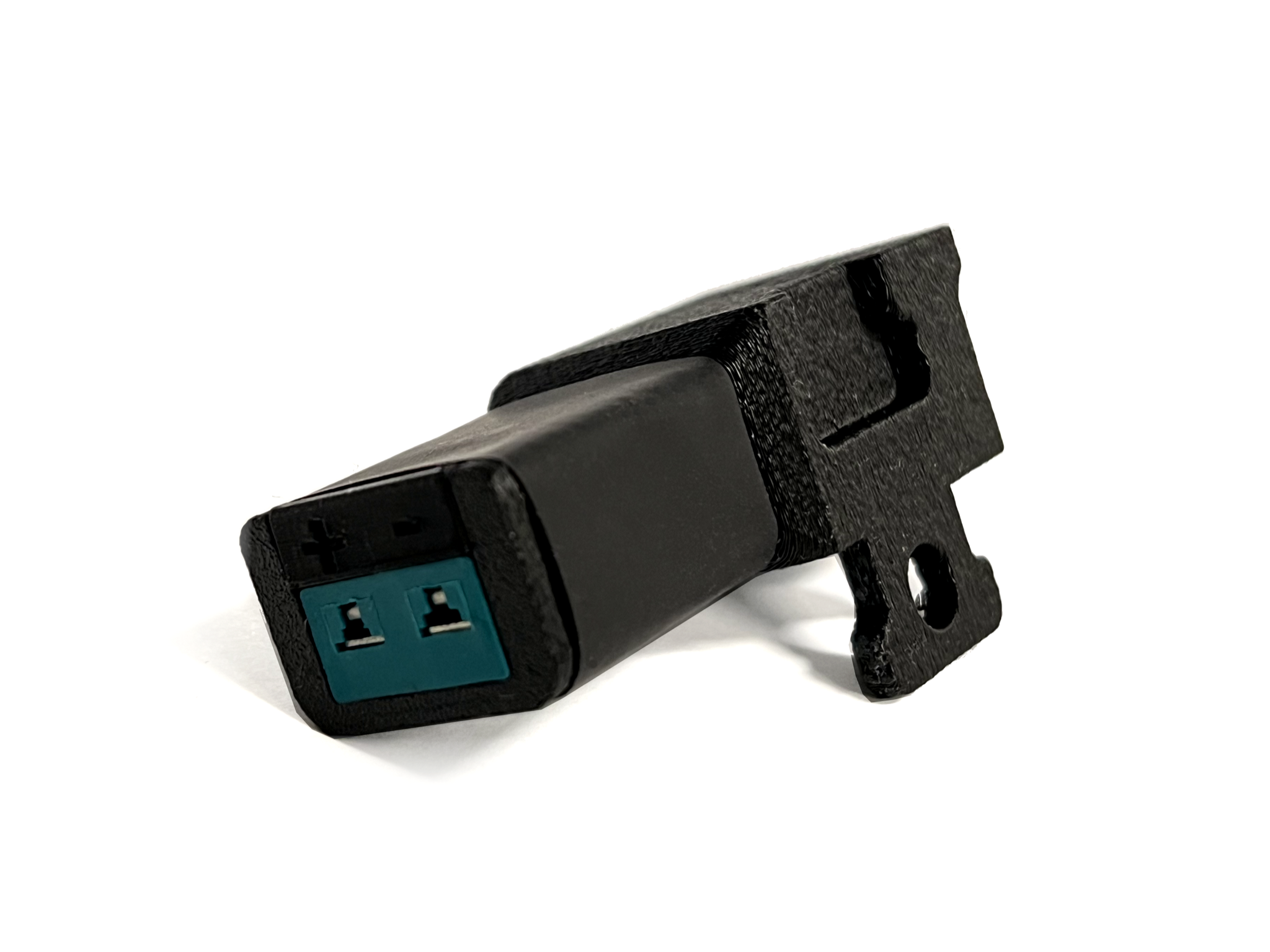

Монтажная лапка для крепления винтом М6 или кабельной стяжкой
Линейная температурная кривая от 0 до 1000°C

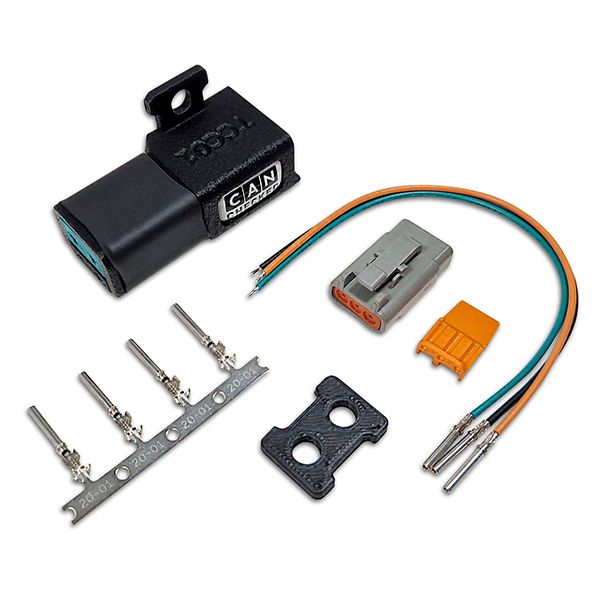

Содержимое упаковки
TCC01 в корпусе
Разъем DTM с защелкой
3 контакта для самостоятельного обжима
3 предварительно обжатых соединительных кабеля
Поддержка различных устройств
В качестве приемника можно использовать любое устройство, имеющее аналоговый вход для сигналов 0–5 В, например:
АЕМ
Экумастер
Эмтрон
ДТАфаст
Халтех
СсылкаECU
КМС ван Кроненбург
MaxxECU
MBE
мегасквирт
Мотек
Сивец
ВЕМС
Но преобразователь типа K можно использовать не только для измерения температуры выхлопных газов, но также для жидкостей (термопары 1 мм) и газов (термопары 0,5 мм).
Технические характеристики
Потребляемая мощность всего 180 мкА
Очень высокое разрешение: 4 мВ на градус Цельсия.
Калибровка: 0 В = 0°C (32°F) и 5 В = 1250° (2282°F)
Максимальная точность: отклонение 2%
Внутренняя компенсация холодного спая
Для измерения газов, жидкостей и других сред
Поддержка различных элементов типа K (включая диаметры 0,5, 1, 3 и 5 мм).
Установка
Установка преобразователя термопары TCC01 (усилителя термопары) проста. Его следует размещать в сухом и не слишком жарком месте, например, за брандмауэром.
Вы можете использовать встроенную вкладку для прикрепления. Благодаря специальной конструкции можно соединить несколько модулей TCC01 рядом. Для максимальной устойчивости вы можете прикрепить прилагаемую вкладку с помощью клея к модулю TCC01.
Наши дисплеи предварительно настроены для подключения TCC01. Просто подключите сигнал к AIN2.

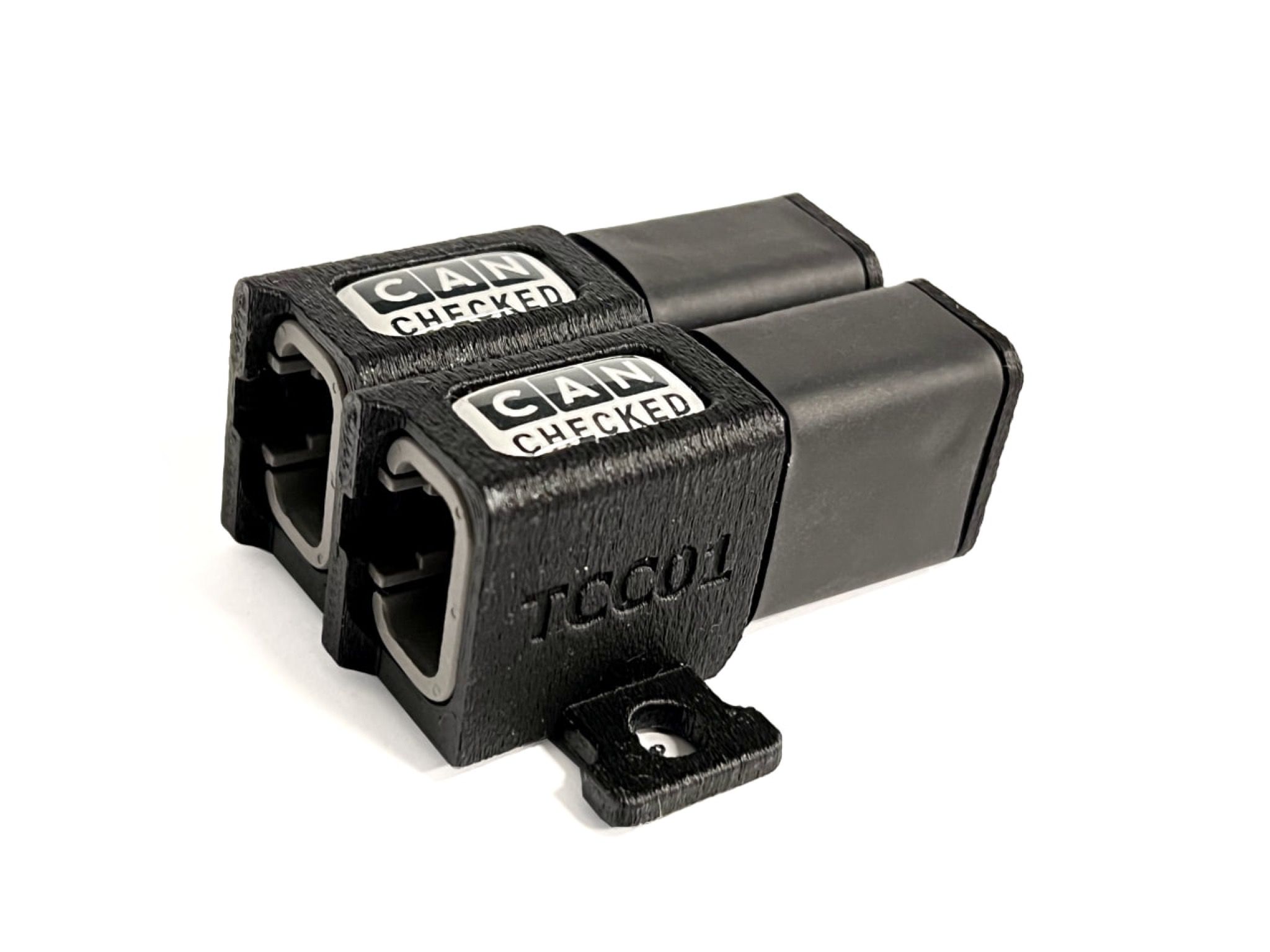

Несколько модулей TCC01
Часто вам могут потребоваться два или более модулей, например, в случае с коллекторами турбокомпрессора с двойной спиралью. Здесь вы можете легко складывать модули вместе.
Конечно, при использовании нескольких датчиков типа K вы также можете выбрать нашу серию TCCXX и напрямую записывать измерения в шину Can. Они доступны как TCC04, TCC06, TCC08 и TCC10.
