CFE18 — плата переключателя CAN-шины
CFE18 означает «Расширение функции шины CAN» или, в просторечии, «Плата переключения каналов» — зачем вам нужен этот модуль?
Соединение Can Bus в вашем автомобиле иногда может создавать серьезные проблемы. Особенно в автоспорте, когда электроника должна быть размещена в рулевом колесе, а информация от ручек поворота или кнопок должна передаваться через Can Bus.
CANchecked теперь предлагает небольшой дополнительный модуль, который обеспечивает 17 входов: 8 для переключателей (низкая сторона) и 9 для аналоговых входов (сигнал 0–5 В). Также уже встроен преобразователь напряжения для подключения к автомобильной электросети 12 В.
На плате также имеются 3 коммутационных выхода низкой стороны с максимальным номиналом 0,5 А.

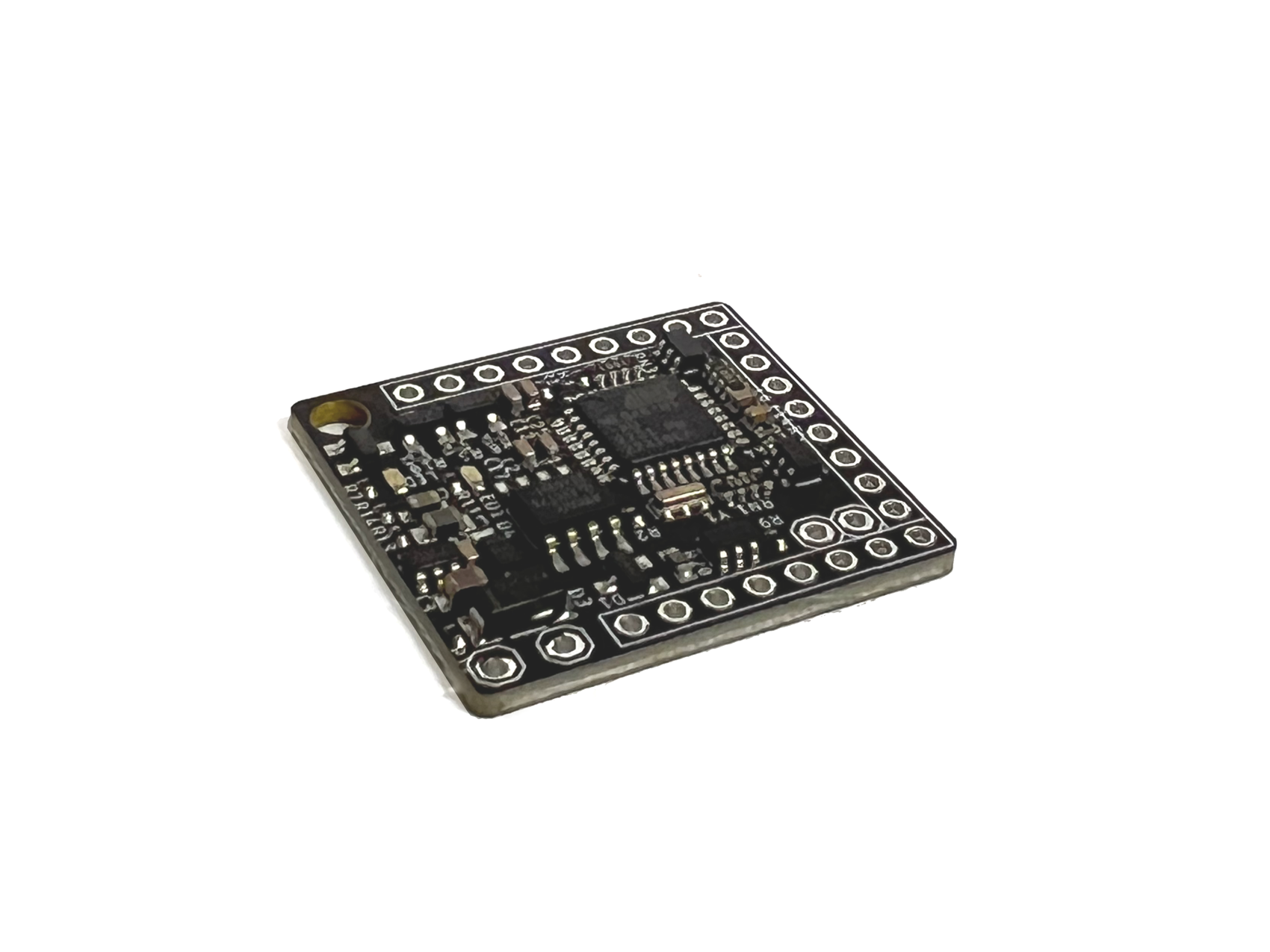

Аппаратное обеспечение CFE18

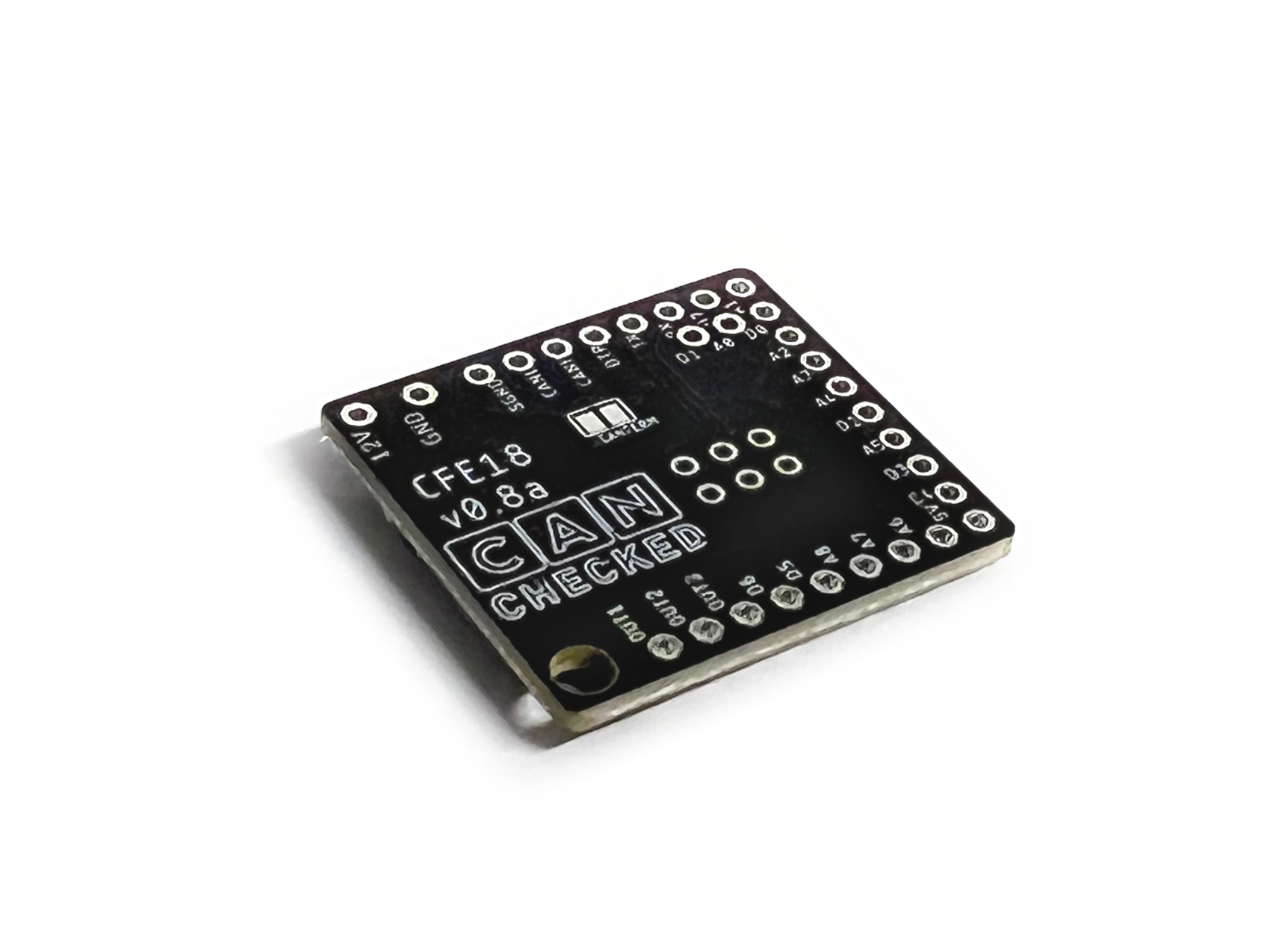

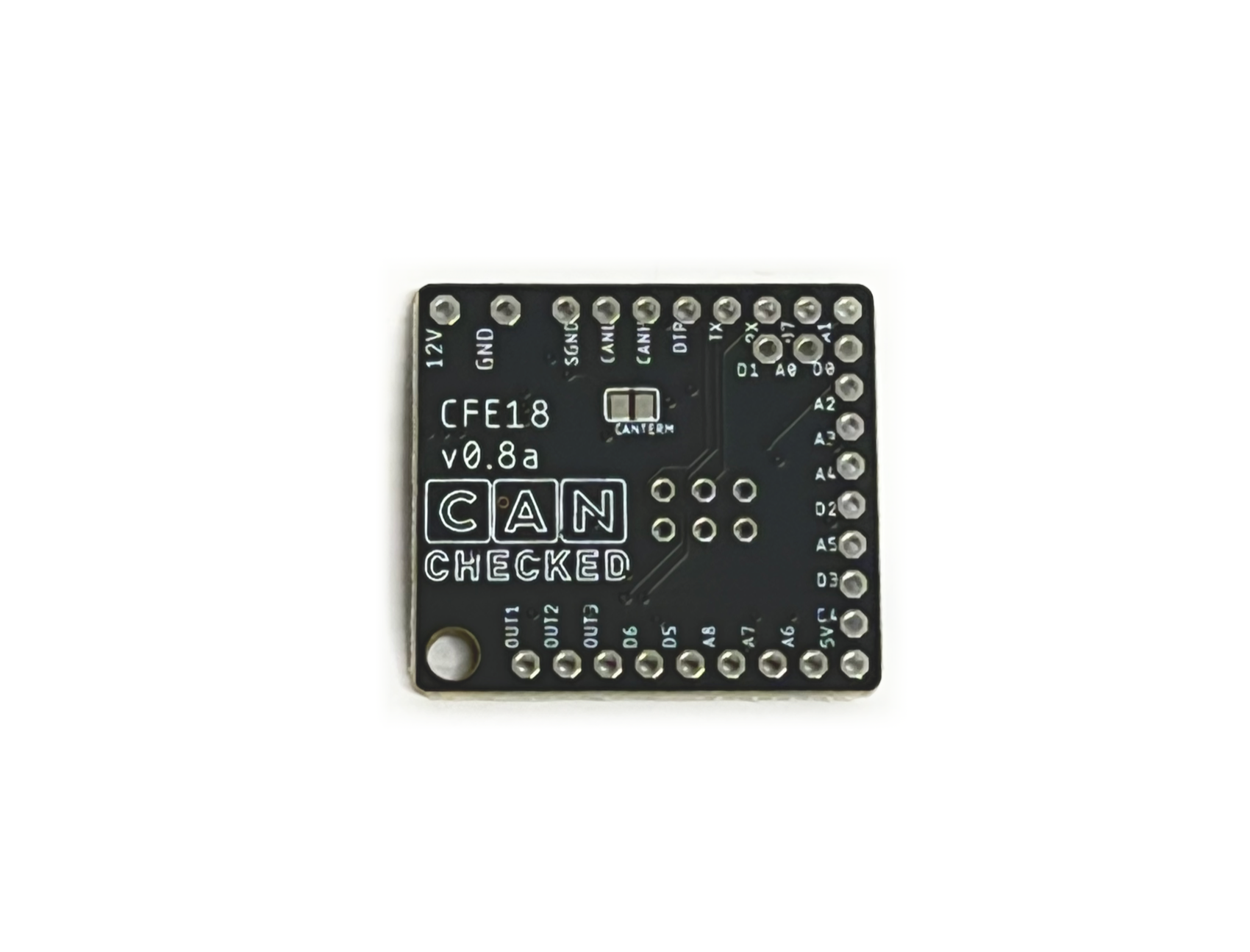

Доска размером всего 29×27 мм очень компактна и может поместиться где угодно. Расстояние между контактами составляет 2,54 мм, а из соображений питания — 3,81 мм.
Мы добавили отверстие для крепления, которое можно использовать в качестве винтового крепления.
CFE18 — завершение шины Can
На плате имеется перемычка под пайку.
Если вы замкнете эту перемычку, активируется оконечная нагрузка Can Bus с сопротивлением 120 Ом. По умолчанию перемычка ОТКРЫТА.
Руль для автоспорта
Приложением может быть рулевое колесо для автоспорта. На изображении вы можете увидеть примерный размер: диаметр ступицы рулевого колеса составляет 50 мм. Всего лишь 4 подключения с помощью спирального кабеля позволяют передавать различные входные данные через шину Can.
Варианты подключения
С помощью CFE18 вы можете подключать переключатели, а также тримпоты (ручки регулировки).
Но также возможны датчики, такие как давление масла, давление топлива, давление наддува, противодавление выхлопных газов, а также интеграция в специальный корпус.
Цифровые выходы
CFE18 имеет три цифровых выхода. Они могут выдерживать максимум 500 мА и переключаться на землю (НИЗКАЯ СТОРОНА).
Для этой цели вы отправляете кадр Can Bus каждые 100 мс (здесь настраивается CAN Id — таймаут активируется после паузы в 500 мс между кадрами, а выходы деактивируются):
(0=неактивно, 1=активно)
Сглаживание AIN
Если аналоговые входные сигналы колеблются слишком сильно, их можно сгладить с помощью программного обеспечения. Это настраивается индивидуально для каждого аналогового входа.
При каждой передаче анализируются аналоговые входы (по умолчанию 20 Гц).
Например, если установлен коэффициент сглаживания 4, берется среднее значение последних 16 измерений. Это делает значение более плавным, но также медленнее реагирует на колебания. Очень важно найти хороший баланс.
Конфигурация осуществляется через Can Bus.
