CANchecked CBD10 — Распределение шины CAN

CANchecked CBD10 — CAN-концентратор
CBD10, сокращение от «Can Bus Distribution» с 10 соединениями – зачем вам этот модуль?
Подключение устройств Can Bus в вашем автомобиле иногда может быть довольно сложной задачей. Он включает в себя элегантную прокладку и подключение кабелей Can Bus, подачу питания на устройства и поиск подходящего способа подключения шины Can. Более того, часто возникает потребность в нескольких шинах Can для удовлетворения различных требований, таких как CAN-шина привода, комфортная Can-шина, программируемая Can-шина (USB2CAN) и другие.
Для решения этой проблемы компания CANchecked разработала удобный дополнительный модуль на 10 подключений. Каждое соединение имеет четыре провода: Can High, Can Low, 12 В и Земля.

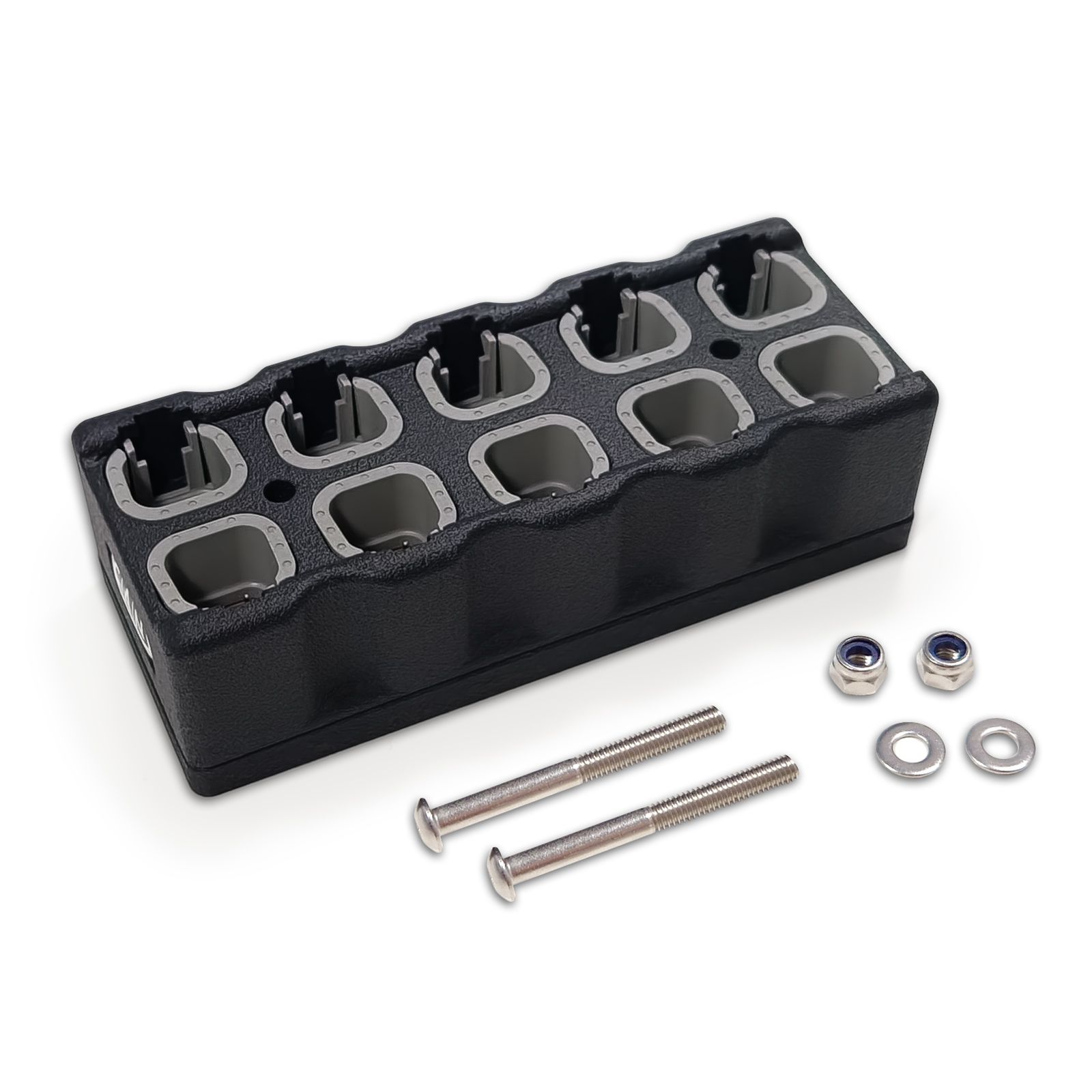

Аппаратное обеспечение CBD10 — коробка размером всего 96x47x33 мм невероятно компактна и может поместиться практически где угодно. Разъемы разработаны по образцу широко используемого DTM04-4P. Для завершения установки можно дополнительно приобрести соответствующие розетки DTM06-4S. Для установки в центре предусмотрены два отверстия, и можно использовать два винта, идущие в комплекте.
Вари�
1000
�нты конфигурации CBD10
Под нижней крышкой на плате расположены перемычки:
С левой стороны JP3 и JP4 соединяют обе шины Can вместе (Can Bus 1 и Can Bus 2). Удаление обеих перемычек разделяет обе шины Can, каждая из которых имеет четыре соединения.
JP1 активирует завершение CAN-шины для Can-шины 1.
JP2 активирует терминацию Can Bus для Can Bus 2.
Коробка может быть дополнительно оборудована кабелем питания 12 В/земля. Затем к нему можно подключиться к другим портам для питания конечных устройств. Однако устройства с более высоким энергопотреблением не должны питаться через устройство. В таких случаях подключайте их только с помощью линий Can Bus и устанавливайте отдельный источник питания.
Если вы выберете конфигурацию по умолчанию, все 10 соединений Can Bus будут соединены между собой, и оба согласующих резистора Can Bus будут активированы.
